Entgraten & Schleifen
DM Z
Grat entfernen und Oberfläche schleifen – mit einem breiten Schleifband

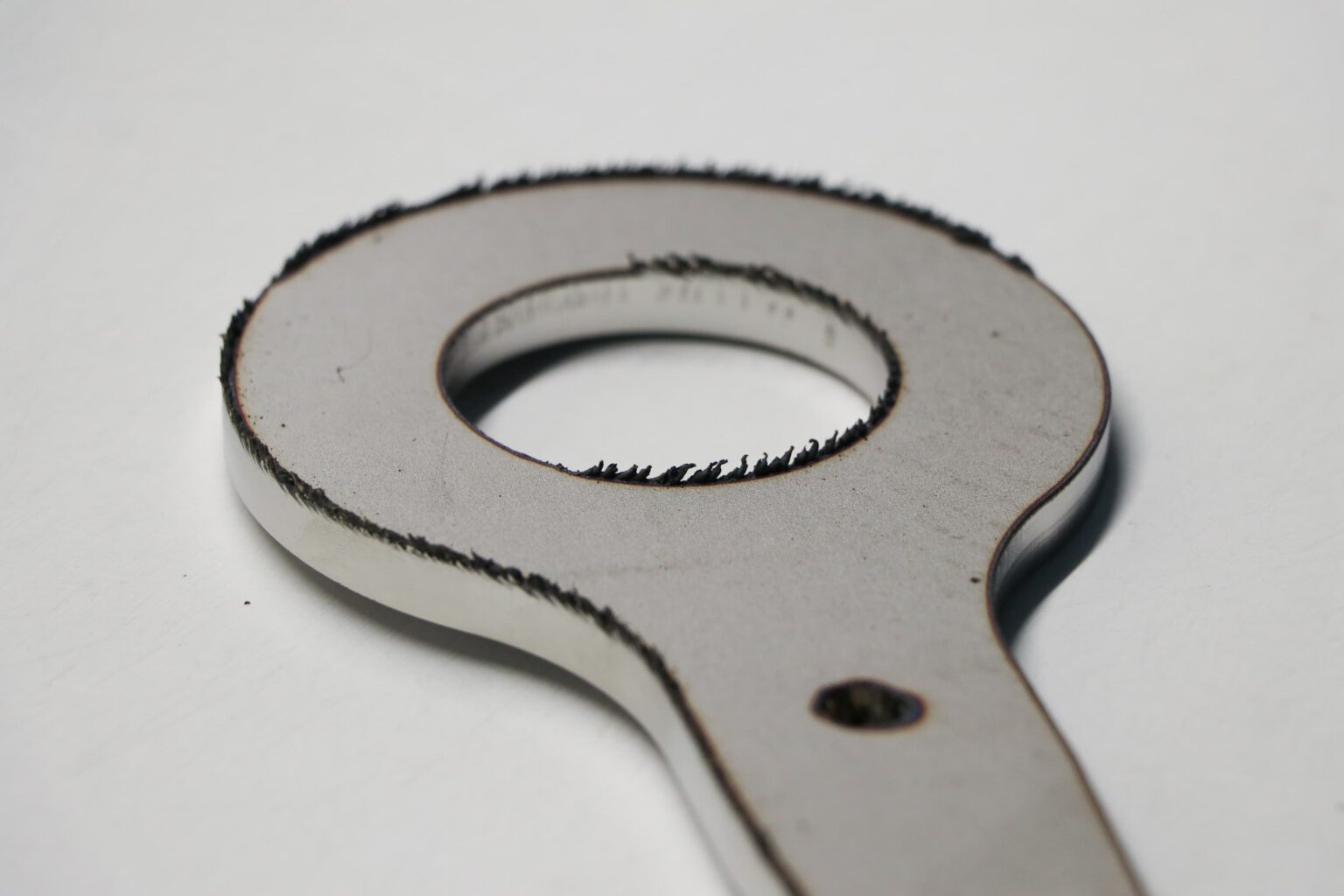

Die DM Z entgratet Laser-, Stanz- und Scherenteile aus Stahl, Edelstahl und Aluminium. Ein breites Schleifband über einer großen Kontaktwalze trägt den Grat an der Oberseite ab und erzeugt einen gleichmäßigen Schliff. Mit Schleifpapier oder Schleifvlies eignet sie sich auch für das Oberflächenfinish. Bedient wird sie über Handrad und Tasten. Robust, schnell eingestellt, auf 0,01 mm genau.
Entgraten
Oberflächenfinish
Arbeitsbreite
Materialstärke
Höhenverstellung
Vorteile · Funktionsweise · Video · Technische Daten · Optionen · Downloads · Anfrage
Ihre Vorteile
Starker Grat, sauberer Schliff
Die große Kontaktwalze trägt auch kräftigen Grat ab und hinterlässt ein gleichmäßiges Schliffbild.
Auch für Oberflächenfinish
Mit Schleifpapier oder Schleifvlies für Sichtteile mit einheitlicher Oberfläche.
Teile bis 120 mm Dicke
Vom dünnen Laserteil bis zum dicken Zuschnitt auf derselben Maschine.
Präzise Einstellung

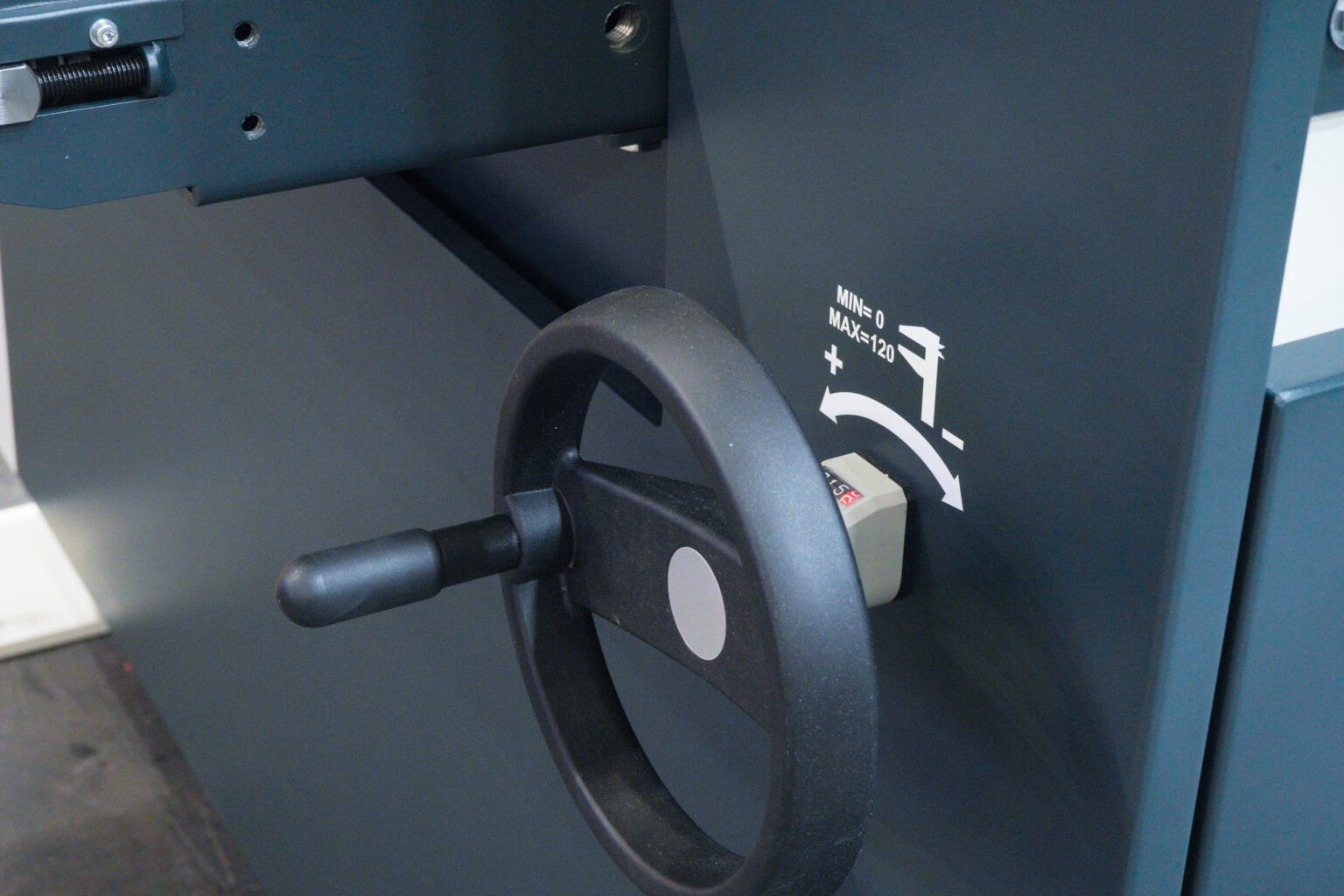

Höhenverstellung per Handrad mit Anzeige auf 1/10 mm, Drehzahl von Band und Vorschub stufenlos.
Kleine Teile ab 50 × 50 mm
Das griffige Förderband hält auch kleine Teile sicher.
Erweiterbar
Per Förderband mit einer DM C koppelbar – Entgraten und Verrunden in einem Durchlauf.
So funktioniert die DM Z
Transport: Ein griffiges Förderband führt die Teile mit 1,5 bis 10 m/min durch die Maschine.

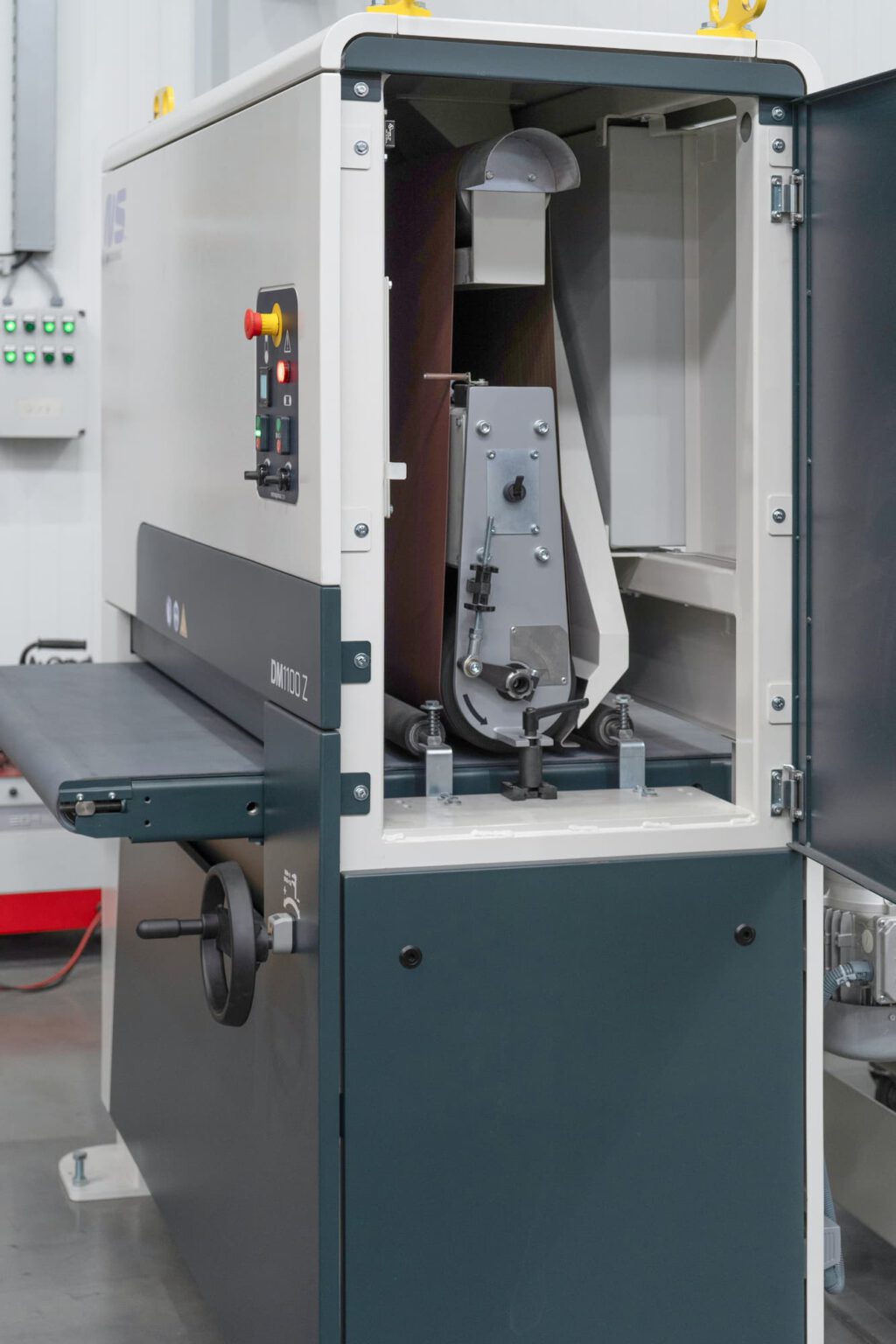

Schleifstation: Ein Schleifband (8–22 m/s) läuft über eine Kontaktwalze und trägt den Grat an der Oberseite ab.

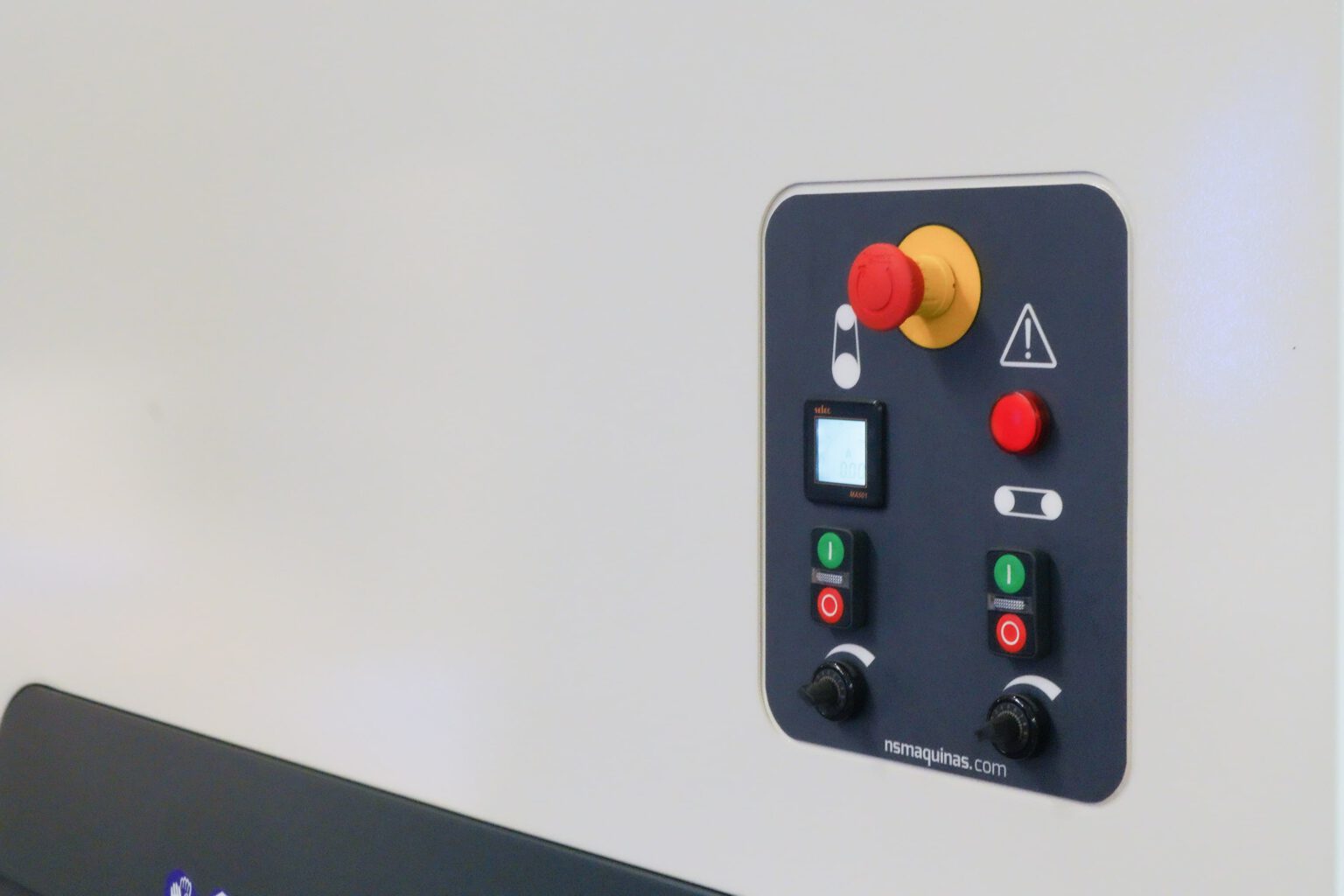

Einstellung: Höhe per Handrad, Band- und Vorschubgeschwindigkeit stufenlos; ein Amperemeter zeigt die Motorlast. Für die zweite Seite wird das Teil gewendet.
Die DM Z in Aktion
Technische Daten
| Modell | DM1100 Z |
|---|---|
| Arbeitsbreite | 1100 mm (1600 mm auf Anfrage) |
| Materialstärke | bis 120 mm |
| Mindestteilegröße | 50 × 50 mm |
| Vorschubgeschwindigkeit | 1,5–10 m/min |
| Stationen | 1 Schleifbandstation mit Kontaktwalze |
| Schleifband | 1100 × 1850 mm |
| Kontaktwalze | Ø 186 mm, 55 Shore |
| Bandgeschwindigkeit | 8–22 m/s |
| Antrieb Schleifband | 11 kW |
| Vorschubmotor | 0,55 kW |
| Anschlussleistung | 12 kW |
| Stromaufnahme | 22 A |
| Höhenverstellung | manuell (Handrad, Anzeige 1/10 mm) |
| Bearbeitung | trocken |
| Materialien | Stahl, Edelstahl, Aluminium |
| Absaugstutzen | Ø 152 mm |
| Abmessungen (L × B × H) | 1200 × 1700 × 1990 mm |
| Gewicht | 1090 kg |
Optionen & Zubehör
Teilerückführung
Führt Teile bis 250 × 250 mm und 20 mm Dicke zum Bediener zurück.
Absaugung
Passende Trockenabsaugung der Serien A und AS für sauberen und sicheren Betrieb.
Kopplung mit DM C
Förderband zur DM C für Entgraten und Kantenverrunden in einem Durchgang.
Das Ergebnis
