Entgraten & Kanten Verrunden

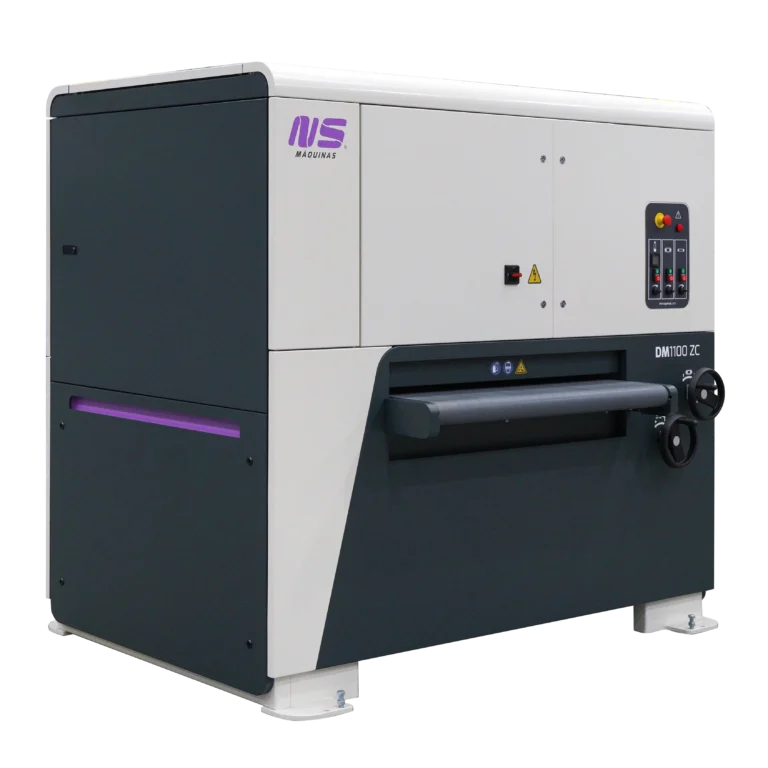

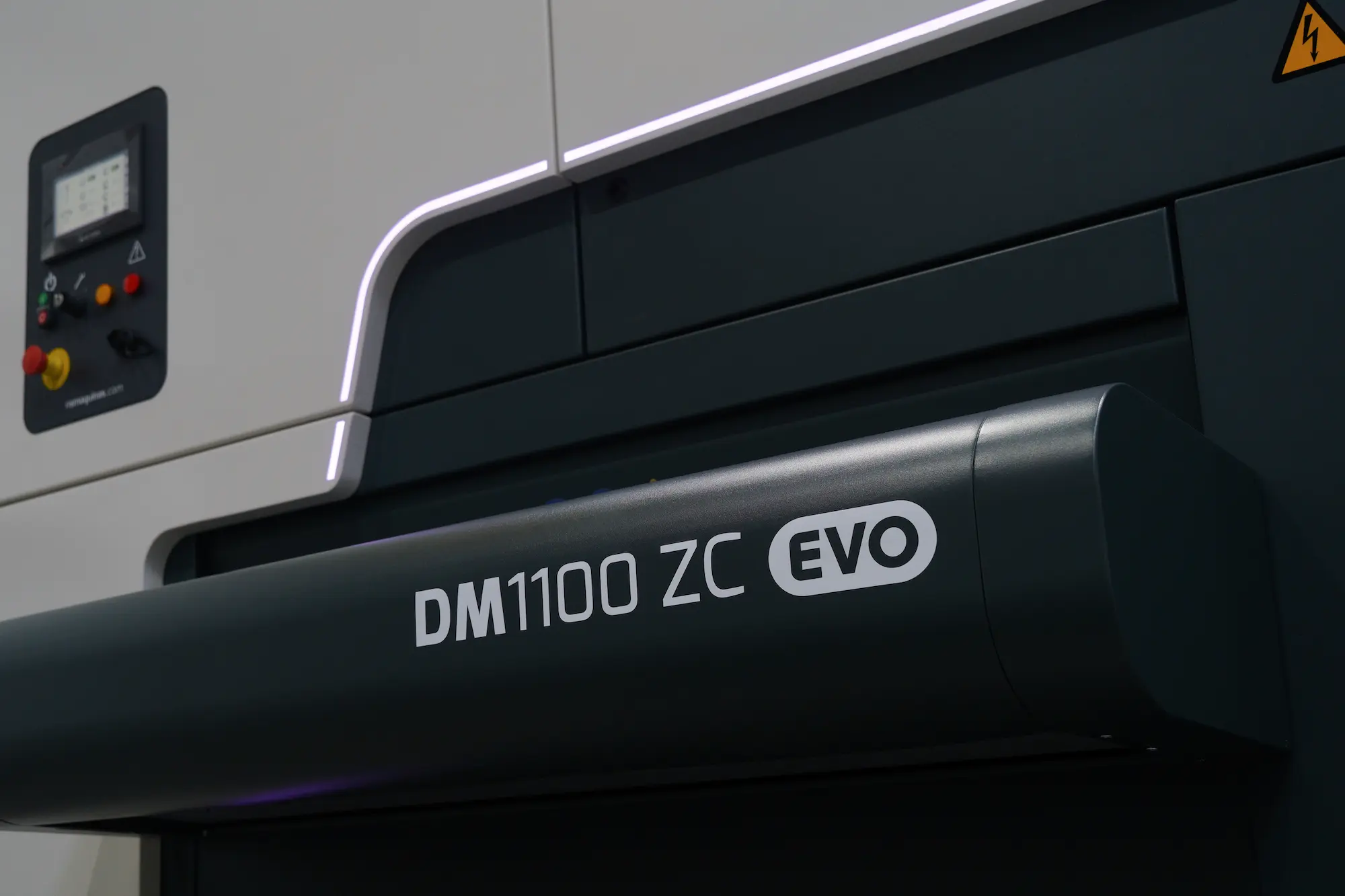

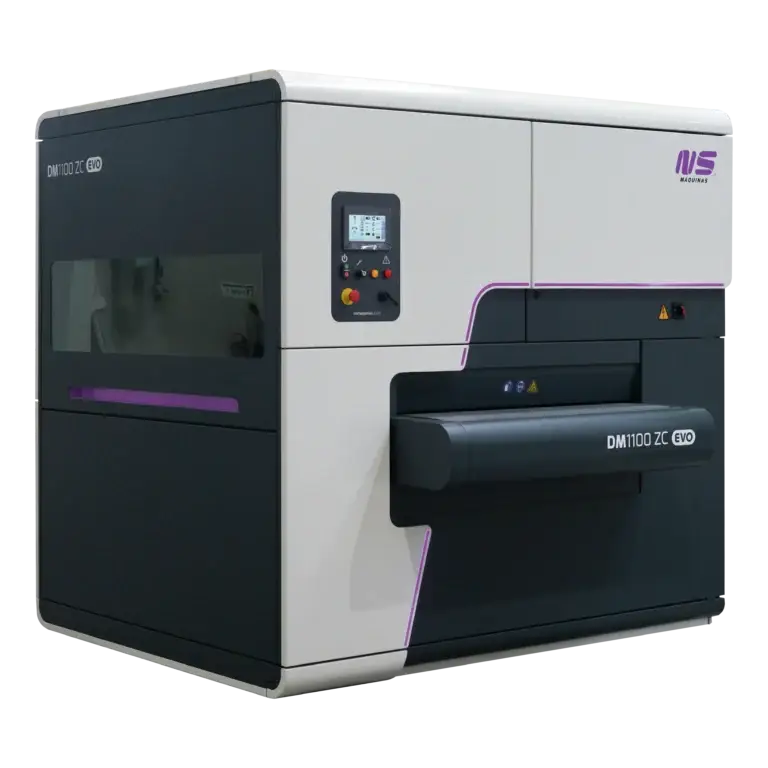

DM ZC EVO
Entgraten und Kanten verrunden in einem Durchgang
Die DM ZC EVO kombiniert ein Schleifband zum Abtragen des Grats mit einer Bürstenstation zur Kantenverrundung. Laser-, Plasma- und Stanzteile verlassen die Maschine nach einem Durchlauf gratfrei und mit gleichmäßigem Radius. Die automatische Höhenverstellung verkürzt das Rüsten bei wechselnden Blechdicken.
Entgraten
Kanten verrunden
Arbeitsbreite
Materialstärke
Höhenverstellung
Vorteile · Funktionsweise · Video · Technische Daten · Optionen · Downloads · Anfrage
Ihre Vorteile
Grat und Kante in einem Arbeitsgang
Schleifband und Bürstenstation arbeiten hintereinander, kein zweiter Durchlauf und kein Umrüsten nötig.
Arbeitsbreite 1100, 1600 oder 2000 mm
Kleine Laserteile und große Blechzuschnitte auf derselben Maschine.

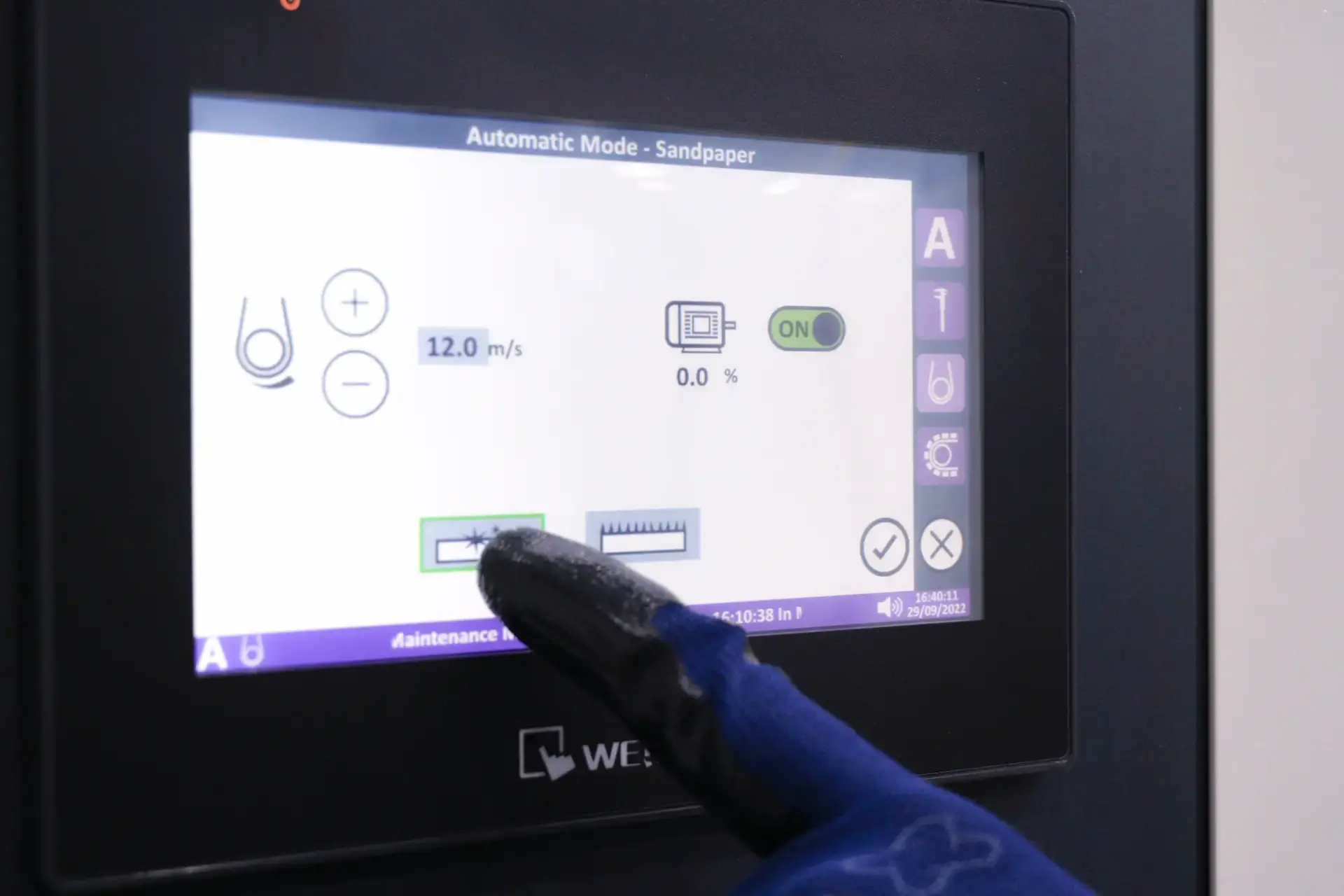

Automatische Höhenverstellung
Blechdicke eingeben, die Maschine stellt sich selbst ein. Weniger Rüstzeit, Weniger Prozess-Fehler.
Für Stahl, Edelstahl und Aluminium
Werkzeuge und Parameter lassen sich schnell auf das Material abstimmen.
Optionale Automation
Teile werden automatisch auf die Maschine be- und entladen.
Schneller Schleifmittelwechsel
Schleifband und Crossbelt-Bänder sind in wenigen Sekunden getauscht.

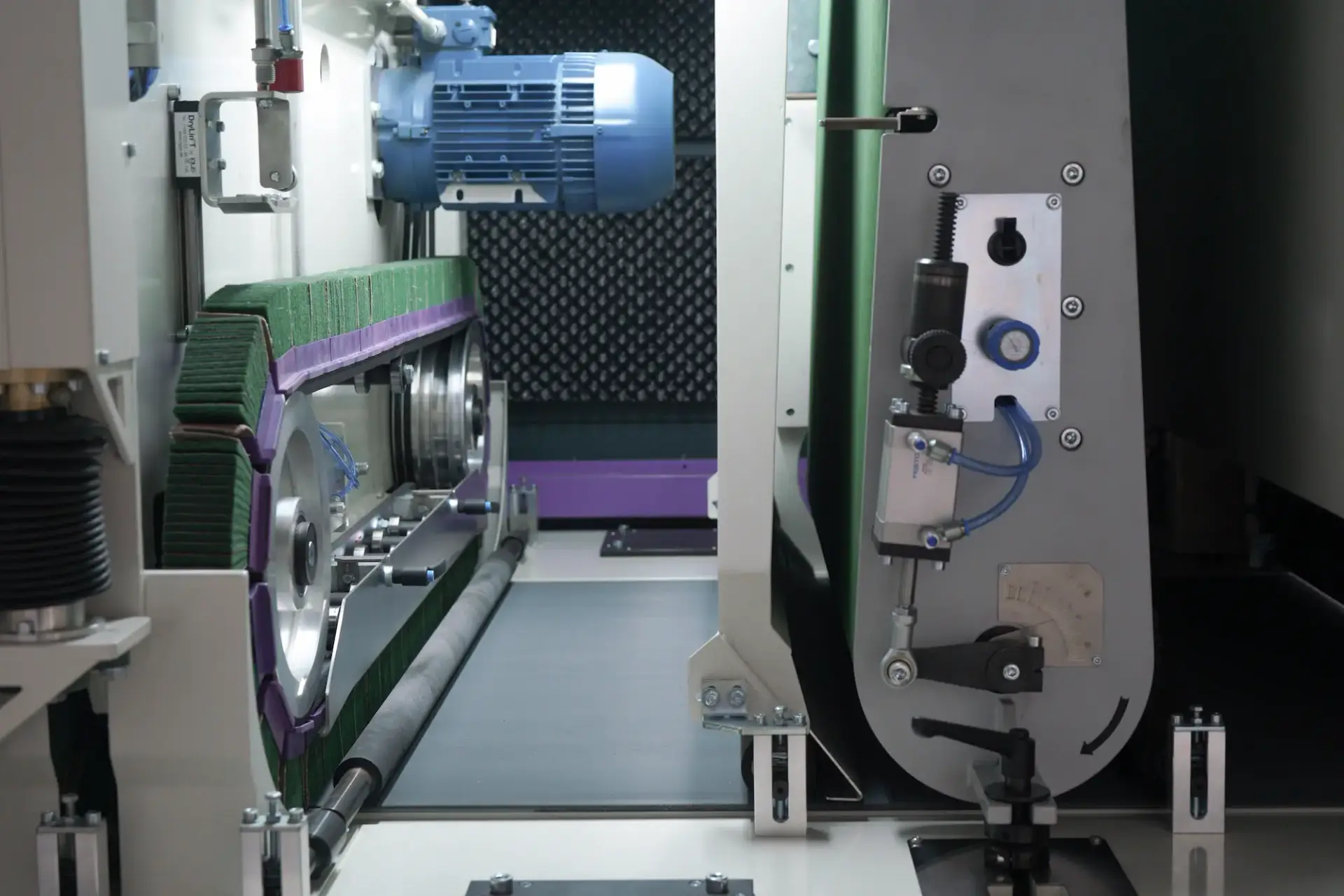

So funktioniert die DM ZC EVO
Station 1 – Schleifband: Eine Kontaktwalze mit Schleifband trägt den Grat an der Oberseite ab und erzeugt einen gleichmäßigen Schliff.
Station 2 – Bürstenaggregat: Rotierende Entgratblöcke verrunden alle Innen- und Außenkanten gleichmäßig.
Transport: Ein Förderband führt die Teile mit einstellbarer Geschwindigkeit durch die Maschine.
Die DM ZC EVO in Aktion
Technische Daten
| Arbeitsbreite | 1100 mm | 1600 mm | 2000 mm |
|---|---|---|---|
| Materialstärke | bis 120 mm | ||
| Mindestteilegröße | 30×30 mm oder 120 mm länge | ||
| Vorschubgeschwindigkeit | 0.9-13 m/min | ||
| Stationen | 1× Schleifband (Entgraten), 1× Bürstenaggregat mit Entgratblöcken (Verrunden) | ||
| Höhenverstellung | automatisch | ||
| Bearbeitung | trocken | ||
| Materialien | Stahl, Edelstahl, Aluminium | ||
| Anschlussleistung | 27 kW | ||
| Abmessungen (L × B × H) | 2490x2220x2280 mm | ||
| Gewicht | 3400 kg | ||
Optionen & Zubehör
Teilerückführung
Rückführband bringt die Teile zum Bediener zurück. Ideal für den Ein-Mann-Betrieb.
Absaugung
Passende Trockenabsaugung der Serien A und AS für sauberen und sicheren Betrieb.
Werkzeuge & Verschleißteile
Schleifbänder, Bürsten und Vlies ab Lager – schnell geliefert aus Gemmingen.

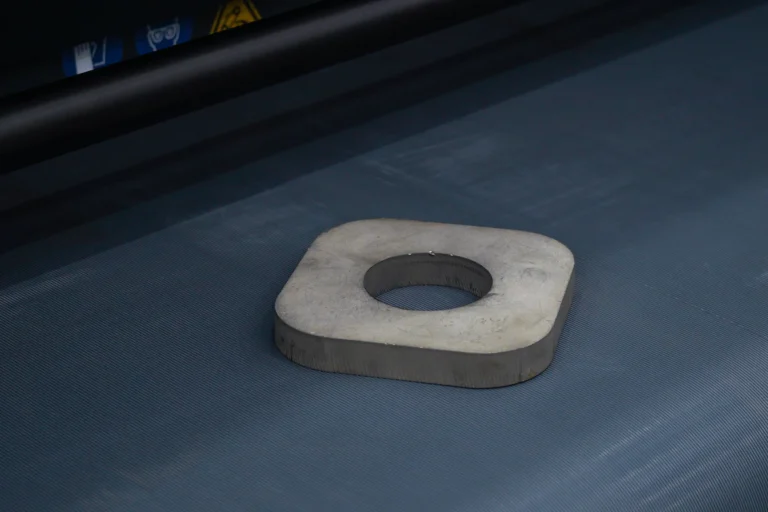

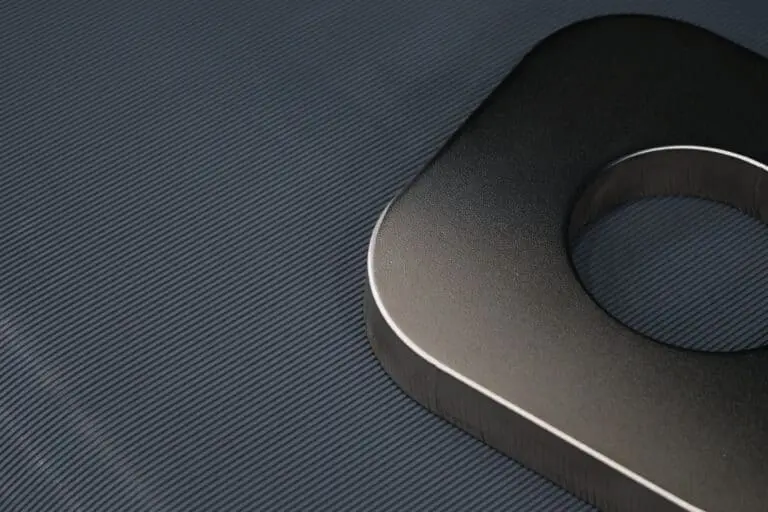

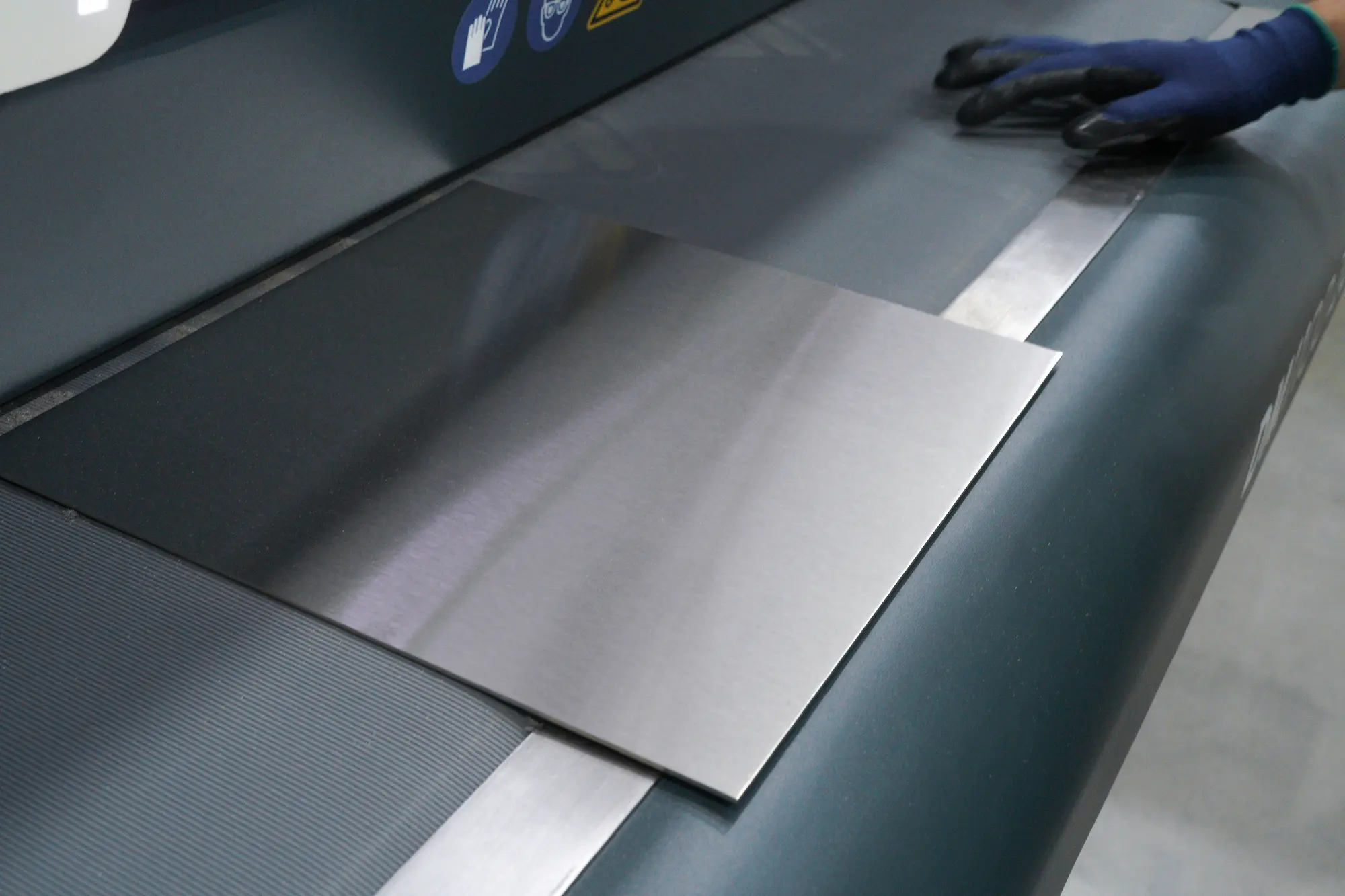

Das Ergebnis
