Entgraten & Kanten verrunden

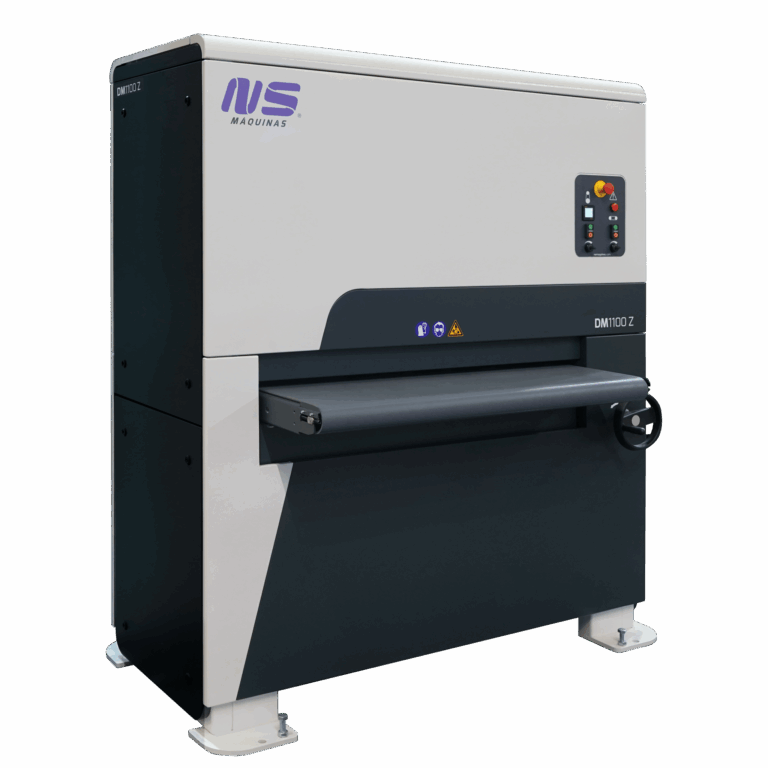

DM ZC
Entgraten und Kanten verrunden in einem Durchgang
Die DM ZC kombiniert ein Schleifband zum Entgraten mit einer Crossbelt-Station zum Kantenverrunden. Laser-, Stanz- und Scherenteile aus Stahl, Edelstahl und Aluminium verlassen die Maschine nach einem Durchlauf gratfrei und mit gleichmäßig verrundeten Kanten, innen wie außen. Eingestellt wird über Handräder und Tasten: einfach, robust und auf kleiner Stellfläche.
Entgraten
Kanten verrunden
Arbeitsbreite
Materialstärke
Höhenverstellung
Vorteile · Funktionsweise · Video · Technische Daten · Optionen · Downloads · Anfrage
Ihre Vorteile
Grat und Kante in einem Arbeitsgang
Schleifband und Crossbelt-Station arbeiten hintereinander – kein zweiter Durchlauf nötig.
Verrundung innen und außen
Gegenläufige Bänder mit Schleifblöcken erreichen auch Bohrungen und Innenausschnitte.
Einfache Bedienung

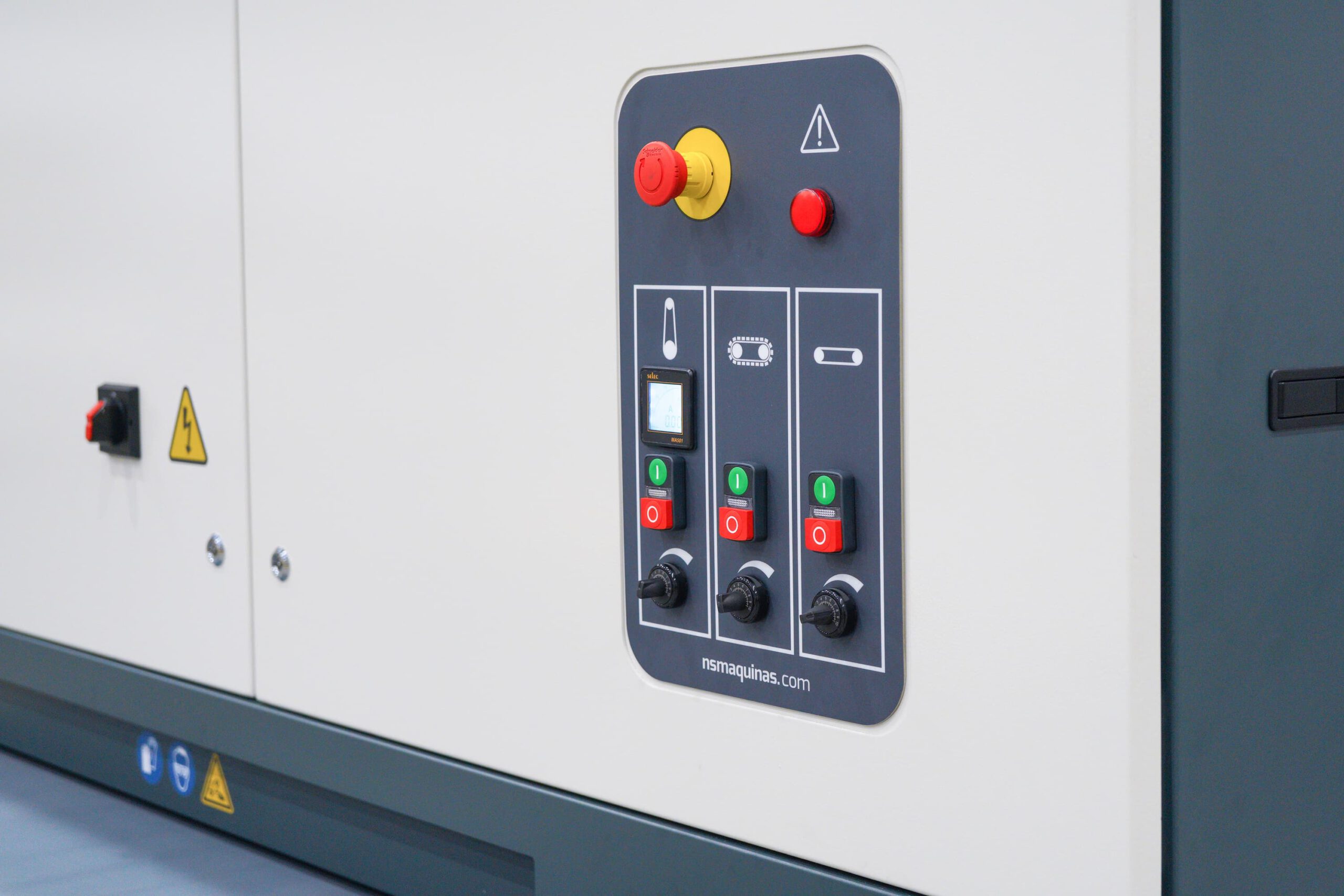

Handräder für Dicke und Druck, klare Tasten – schnell eingelernt, wenig Fehlbedienung.
Kompakte Bauweise
Wenig Stellfläche bei voller Entgrat- und Verrundungsleistung.
Kleine Teile ab 50 × 50 mm
Auch Kleinteile werden sicher transportiert und gleichmäßig bearbeitet.
Bandoszillation
Das oszillierende Schleifband mit pneumatischer Spannung sorgt für ein gleichmäßiges Schliffbild und lange Standzeit.
So funktioniert die DM ZC

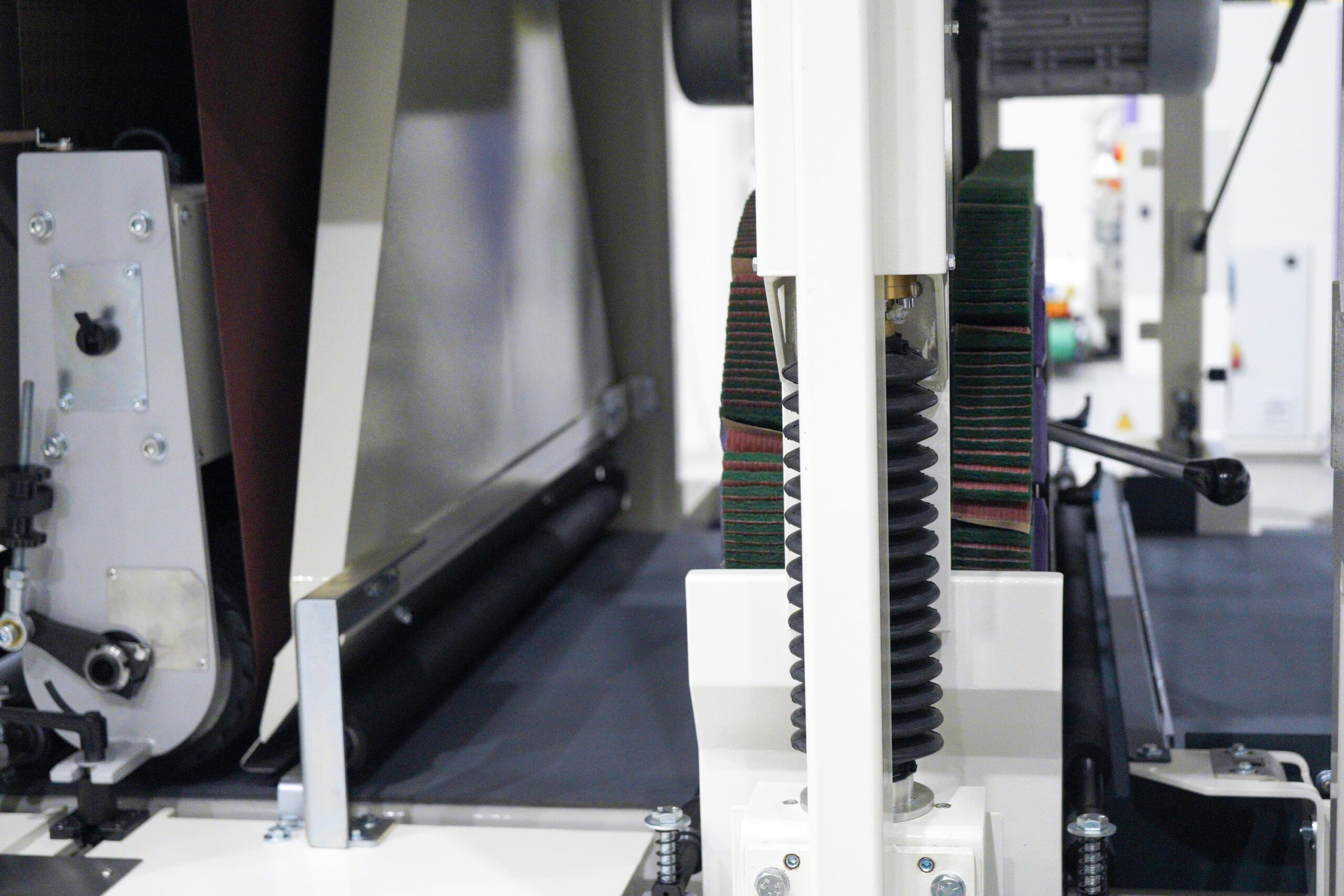

Station 1 – Schleifband: Ein oszillierendes Schleifband über einer Kontaktwalze trägt den Grat an der Oberseite ab.

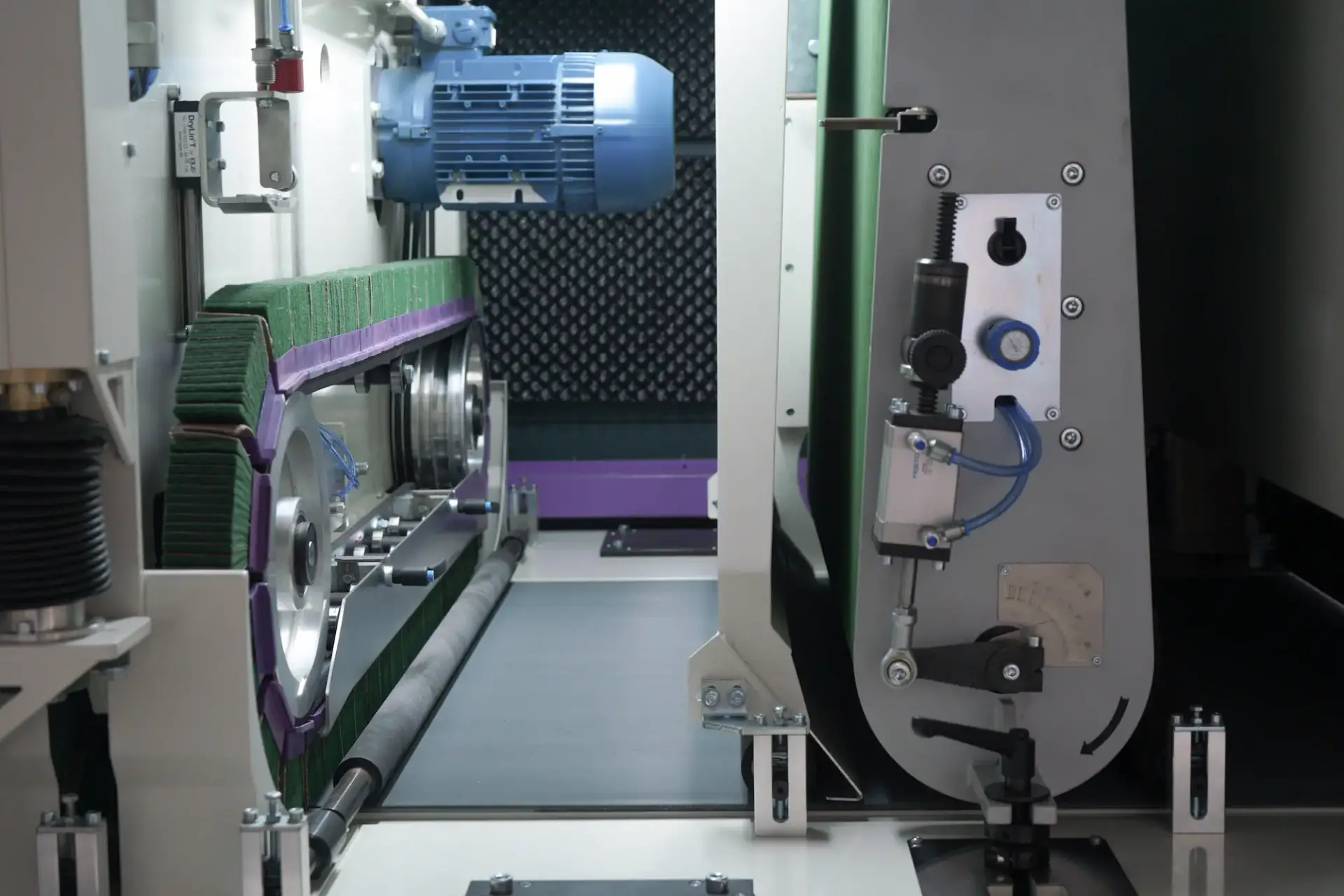

Station 2 – Crossbelt: Zwei gegenläufige Bänder mit Schleifblöcken verrunden alle Innen- und Außenkanten.
Transport und Einstellung: Vorschub 0,6–10 m/min, Höhe und Druck per Handrad. Für die zweite Seite wird das Teil gewendet.
Die DM ZC in Aktion
Technische Daten
| Modell | DM1100 ZC | DM1600 ZC |
|---|---|---|
| Arbeitsbreite | 1100 mm | 1600 mm |
| Materialstärke | bis 120 mm | |
| Mindestteilegröße | 50 × 50 mm | |
| Vorschubgeschwindigkeit | 0,6–10 m/min | |
| Stationen | 1 Schleifband + 1 Crossbelt-Station | |
| Schleifband | 1100 × 1850 mm | 1600 × 1850 mm |
| Bandgeschwindigkeit Schleifband | 8–22 m/s | |
| Bandgeschwindigkeit Crossbelt | 2–8 m/s | |
| Antrieb Schleifband | 11 kW | 15 kW |
| Antrieb Crossbelt | 2 × 3 kW | 2 × 4 kW |
| Vorschubmotor | 0,37 kW | 0,55 kW |
| Anschlussleistung | 18 kW | 24 kW |
| Stromaufnahme | 29 A | 44 A |
| Höhenverstellung | manuell (Handrad) | motorisch |
| Bearbeitung | trocken | |
| Materialien | Stahl, Edelstahl, Aluminium | |

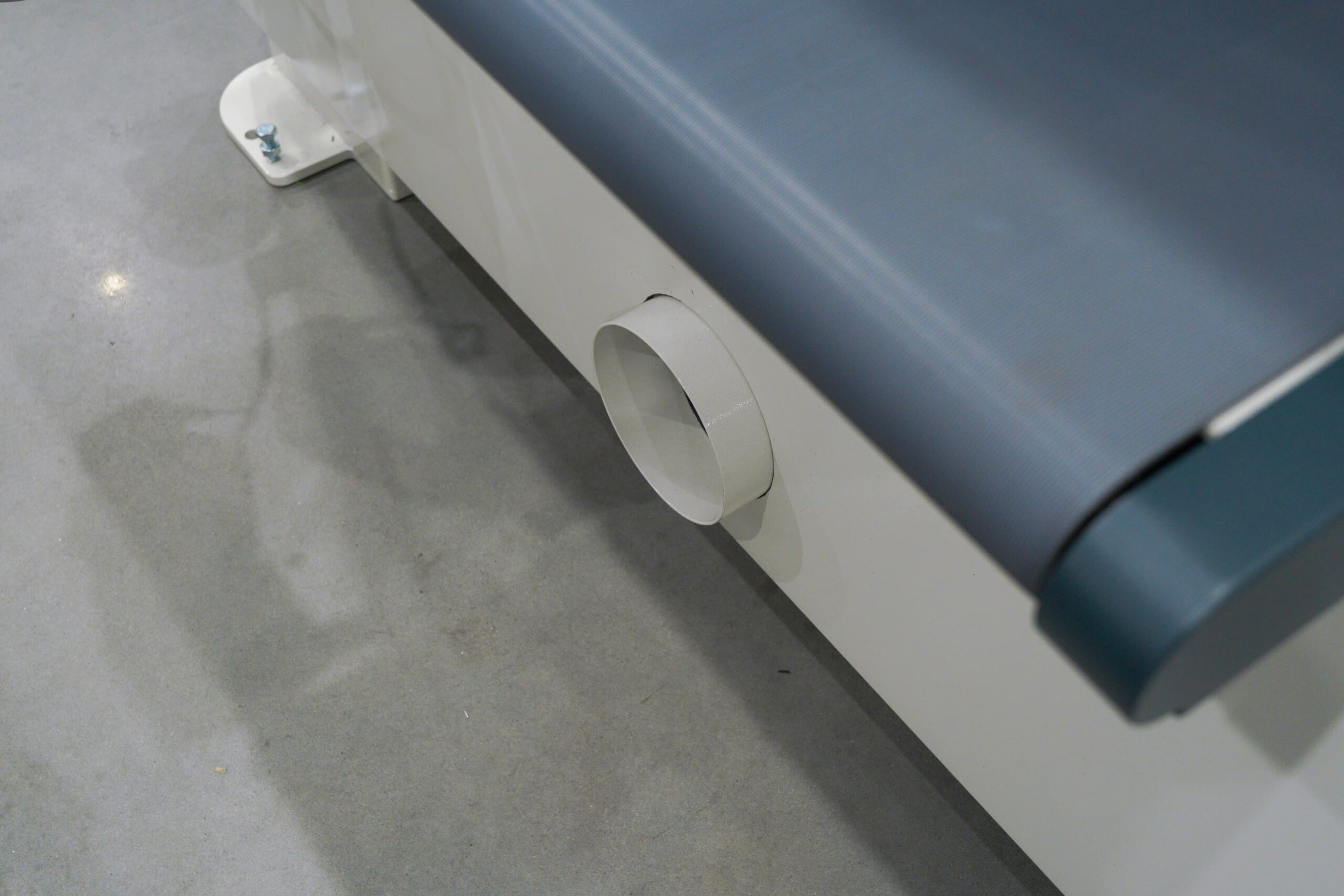

| Absaugstutzen | Ø 152 + Ø 200 mm | 2 × Ø 200 mm |
| Abmessungen (L × B × H) | 1880 × 2180 × 2080 mm | 2130 × 2830 × 2025 mm |
| Gewicht | 2050 kg | 2985 kg |
Optionen & Zubehör
Teilerückführung
Rückführband bringt die Teile zum Bediener zurück. Ideal für den Ein-Mann-Betrieb und zum Wenden für die zweite Seite.
Absaugung
Passende Trockenabsaugung der Serien A und AS für sauberen und sicheren Betrieb.
Verlängerungstisch
Zusätzliche Ablagefläche für fertig bearbeitete Teile am Auslauf.

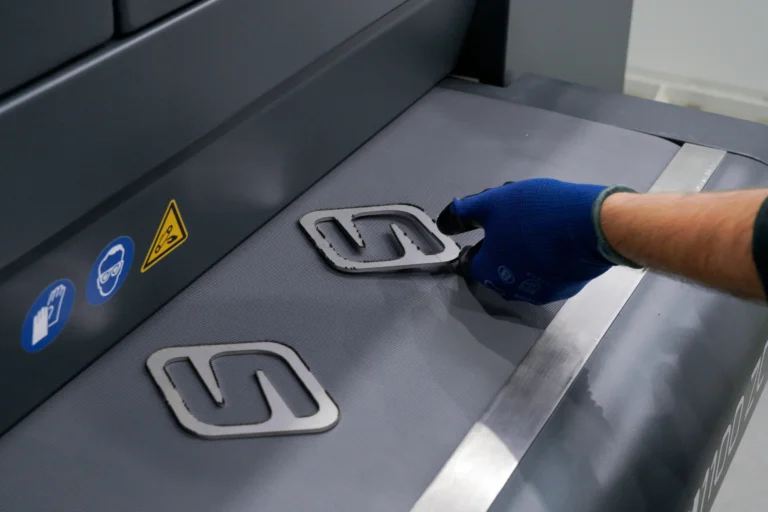

Das Ergebnis
