Schlackeentfernung
DM DC EVO
Schlacke entfernen und Kanten verrunden – für dicke Brennteile
Die DM DC EVO ist für dicke Stahlteile aus dem Plasma- und Brennschneiden gebaut. Eine große, weiche Entgrattrommel entfernt starken Grat und Schlacke, danach verrundet eine Crossbelt-Station mit zwei gegenläufigen Bändern die Innen- und Außenkonturen. Die schwimmend gelagerte, oszillierende Trommel gleicht Blechtoleranzen aus; ein Magnetband hält auch kleine Teile sicher fest.
Schlacke entfernen
Kanten verrunden
Arbeitsbreite
Materialstärke
Höhenverstellung
Vorteile · Funktionsweise · Video · Technische Daten · Optionen · Downloads · Anfrage
Ihre Vorteile
Für schwere Schlacke

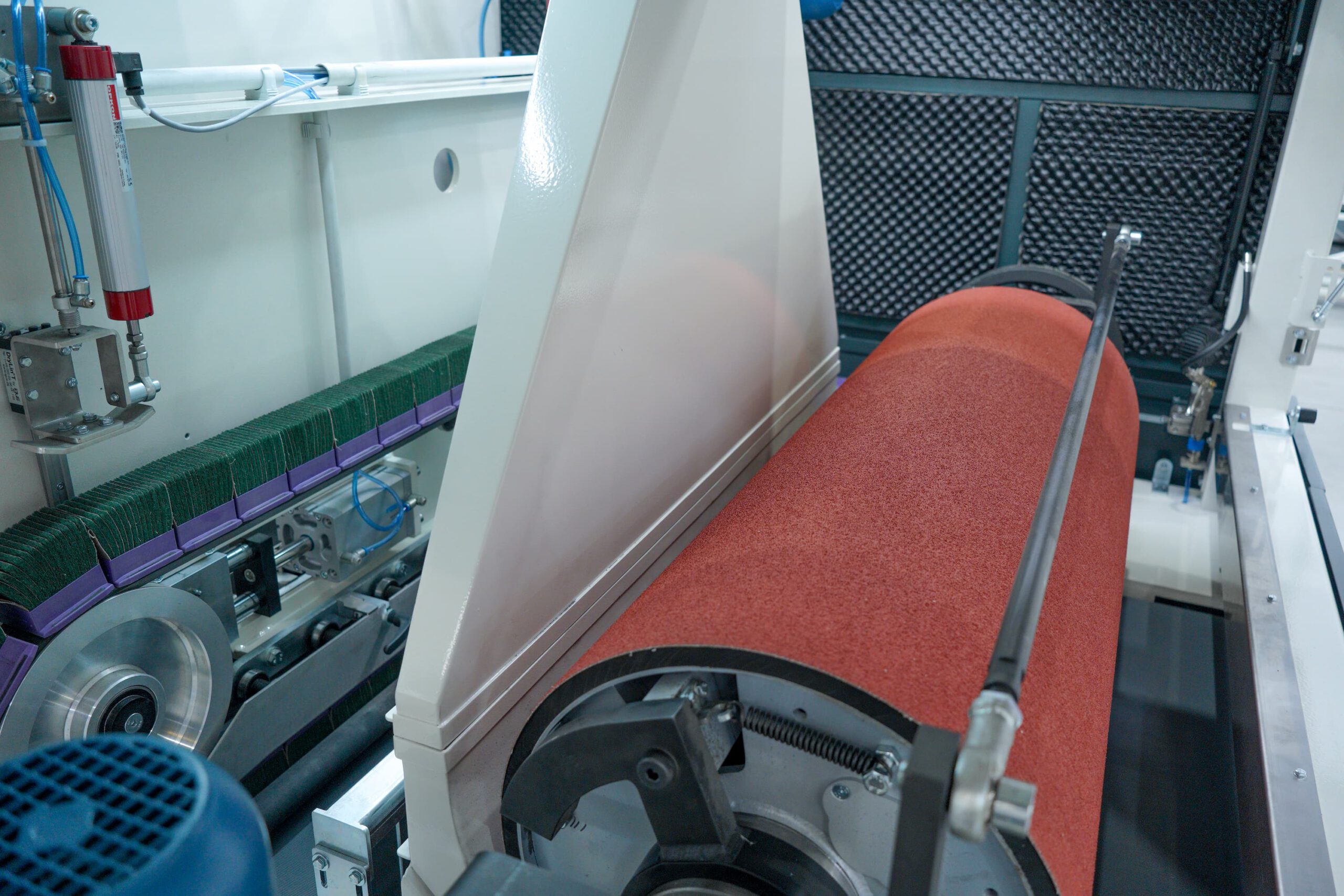

Die Trommel mit Ø 435 mm und extra weichem 20-Shore-Gummi drückt gezielt auf die Kanten – die Fläche wird nur leicht berührt.
Schwimmende Trommel
Vertikal beweglich mit einstellbarem Druck: gleicht unebene Bleche und Toleranzen aus.
Längere Standzeit
Die Trommel oszilliert seitlich und nutzt das Schleifmittel gleichmäßig ab.

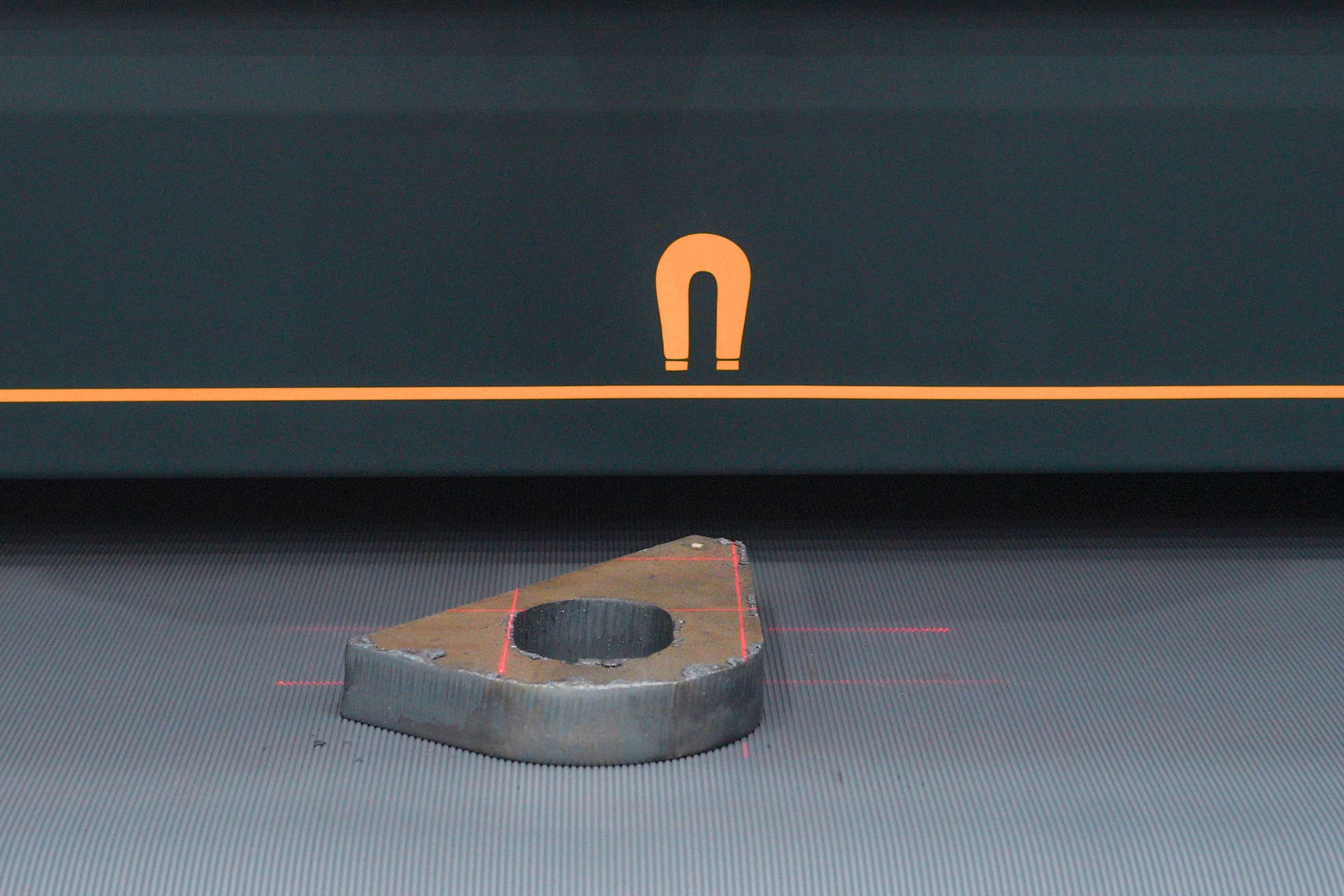

Magnetband für Kleinteile
Ein 600 mm breiter Magnetbereich hält kleine Stahlteile auch unter hohem Druck fest.
Verschleißausgleich
Die Maschine misst bei jedem Start die Bänder und hält den eingestellten Verrundungsdruck konstant.

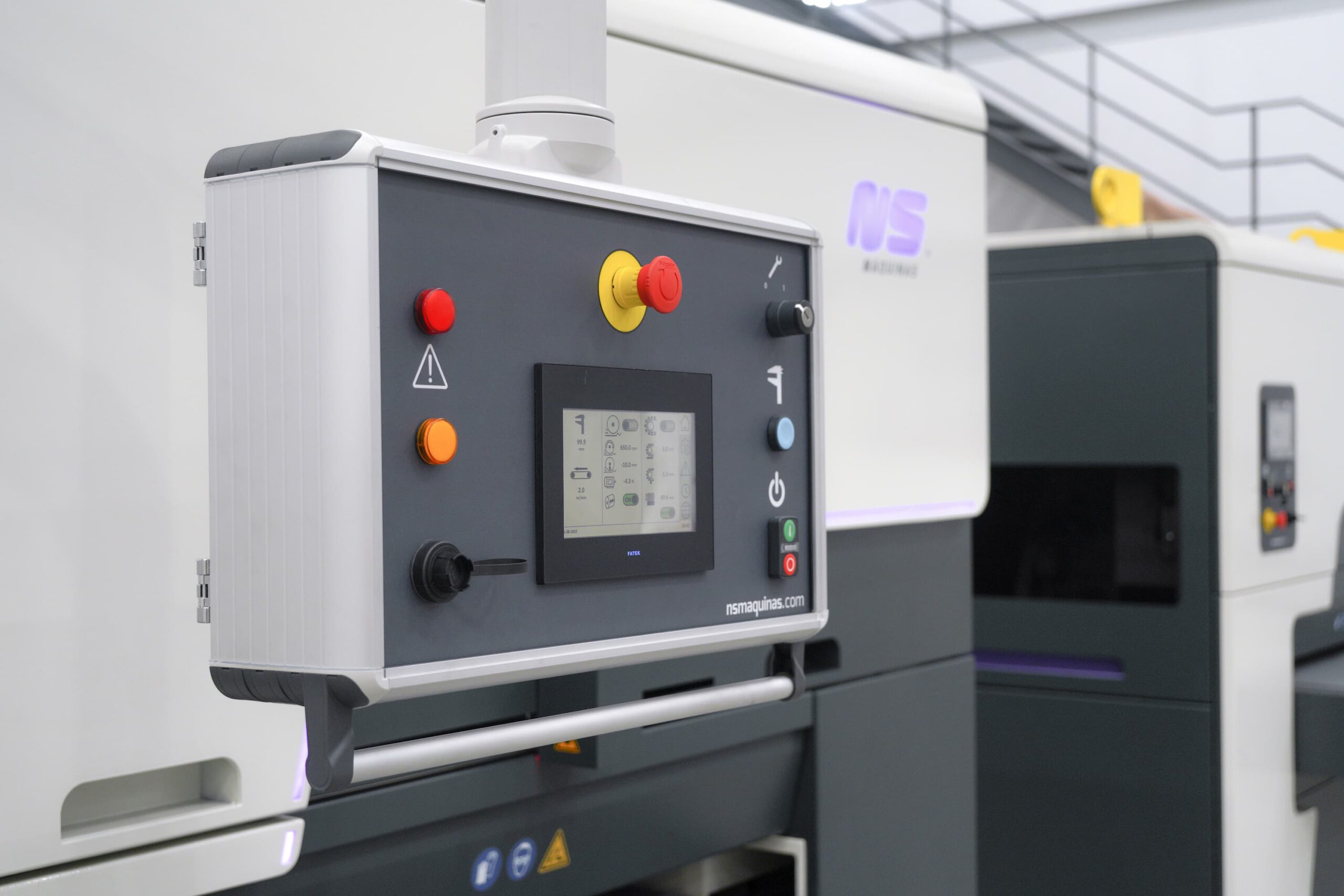

Alles am Touchscreen
Stationen, Geschwindigkeiten, Druck, Schwimmfunktion und Oszillation zentral einstellbar.
So funktioniert die DM DC EVO
Station 1 – Entgrattrommel: Die Trommel (180–650 U/min) entfernt Schlacke und starken Grat an der Oberseite.

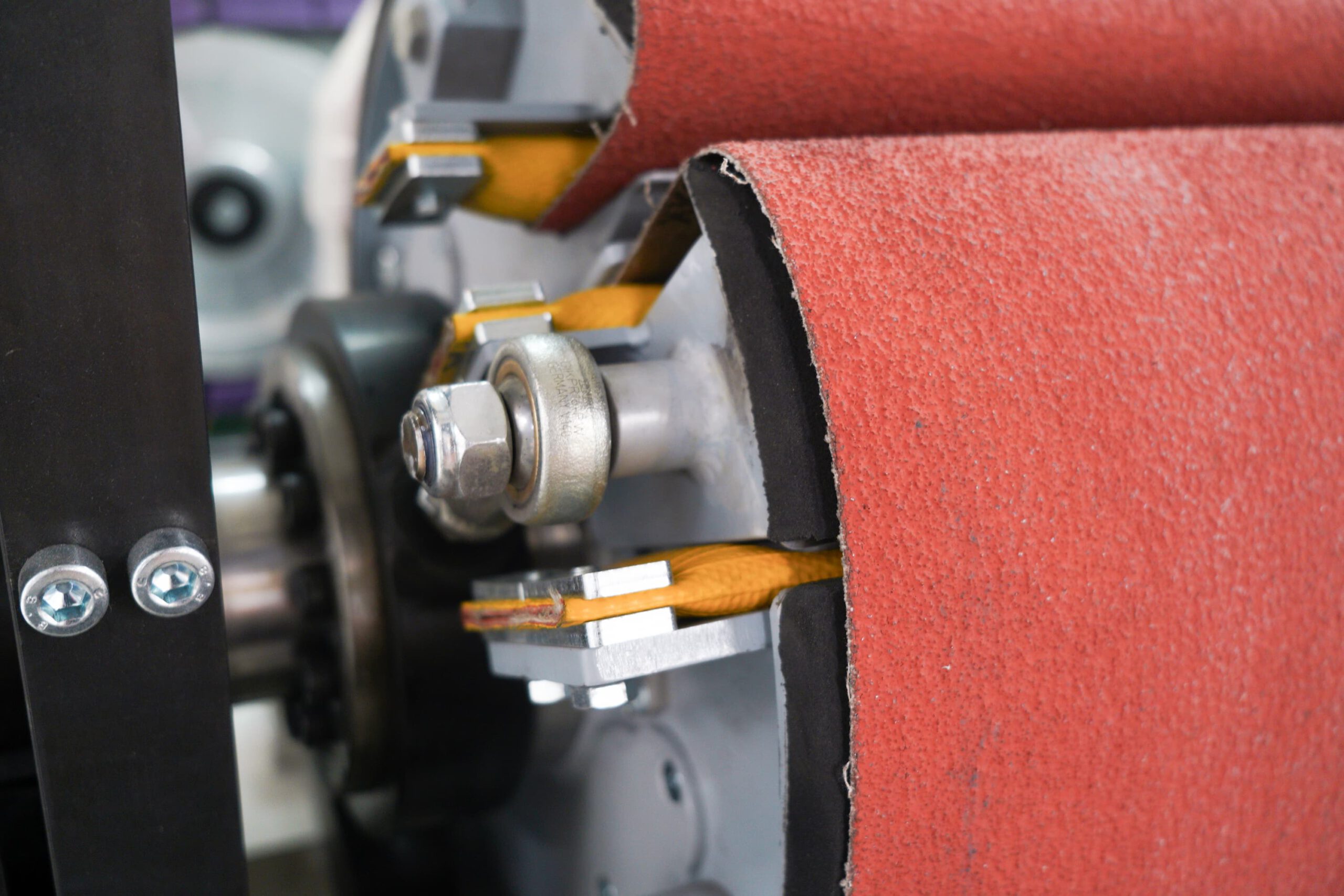

Station 2 – Crossbelt: Zwei gegenläufige Bänder mit Schleifblöcken verrunden alle Innen- und Außenkanten.

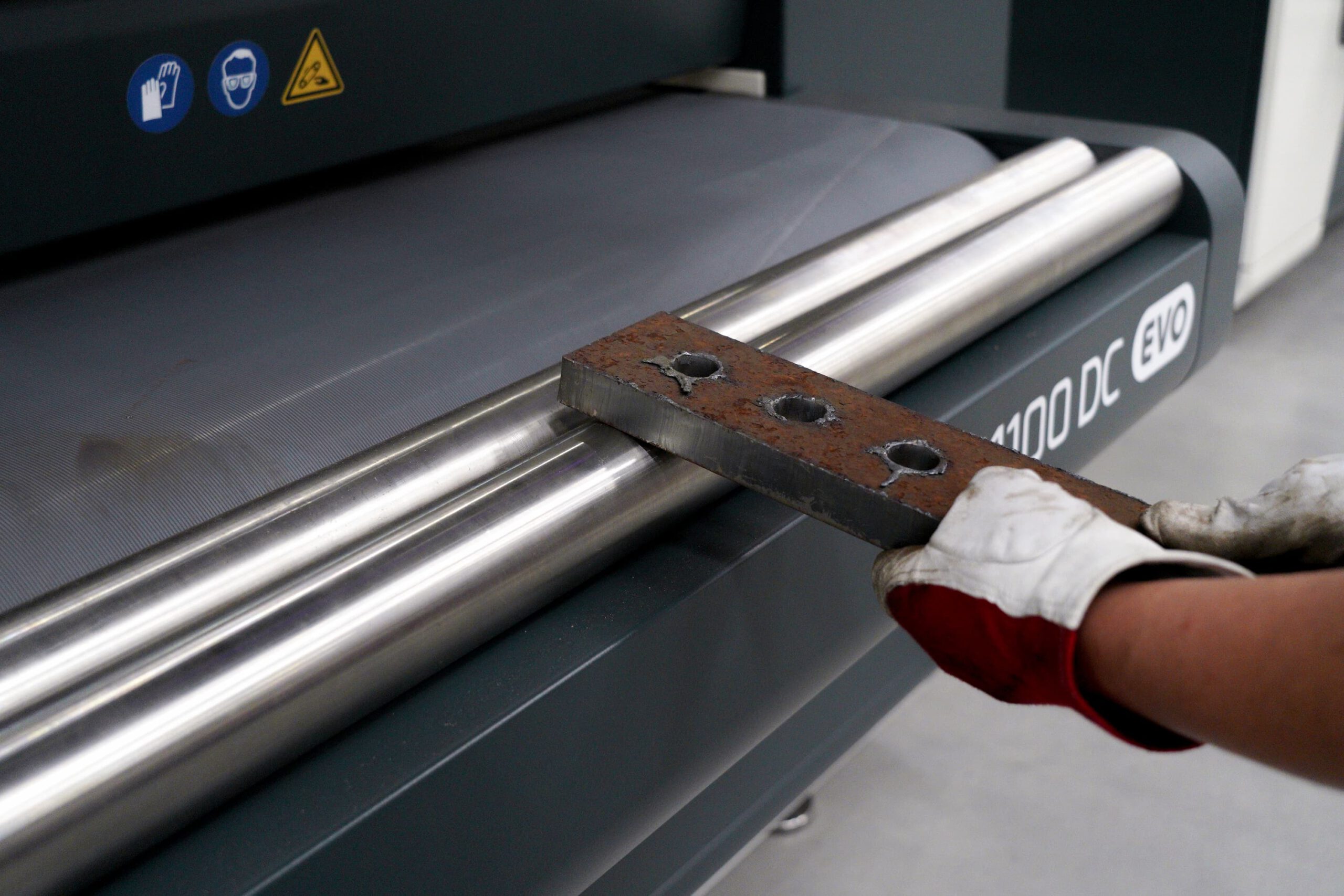

Transport: Vorschub 0,5–4 m/min, Magnetband für kleine Stahlteile. Beidseitig in einem Durchlauf arbeitet die DM D2C EVO.
Die DM DC EVO in Aktion
Technische Daten
| Modell | DM1100 DC EVO |
|---|---|
| Arbeitsbreite | 1100 mm (1600 mm auf Anfrage) |
| Materialstärke | bis 120 mm |
| Vorschubgeschwindigkeit | 0,5–4 m/min |
| Stationen | 1 Entgrattrommel + 1 Crossbelt-Station |
| Entgrattrommel | Ø 435 mm, 20 Shore, 180–650 U/min |
| Schleifband | 1150 × 1560 mm |
| Bandgeschwindigkeit Crossbelt | 2–8 m/s |
| Antrieb Trommel | 11 kW |
| Antrieb Crossbelt | 2 × 3 kW |
| Anschlussleistung | 19 kW |
| Stromaufnahme | 43 A |
| Bedienung | Touchscreen, NS-Software |
| Bearbeitung | trocken |
| Materialien | Stahl (Brennteile), Edelstahl, Aluminium |
| Absaugstutzen | 2 × Ø 200 mm |
| Abmessungen (L × B × H) | 2860 × 2150 × 2270 mm |
| Gewicht | 4230 kg |
Optionen & Zubehör
Ausführung 1600 mm
Für große Brennzuschnitte auch mit 1600 mm Arbeitsbreite erhältlich.
Absaugung
Passende Trockenabsaugung; zwei Anschlüsse Ø 200 mm.
Werkzeuge & Verschleißteile
Schleifbänder, Crossbelt-Bänder und Schleifblöcke ab Lager – schnell geliefert aus Gemmingen.

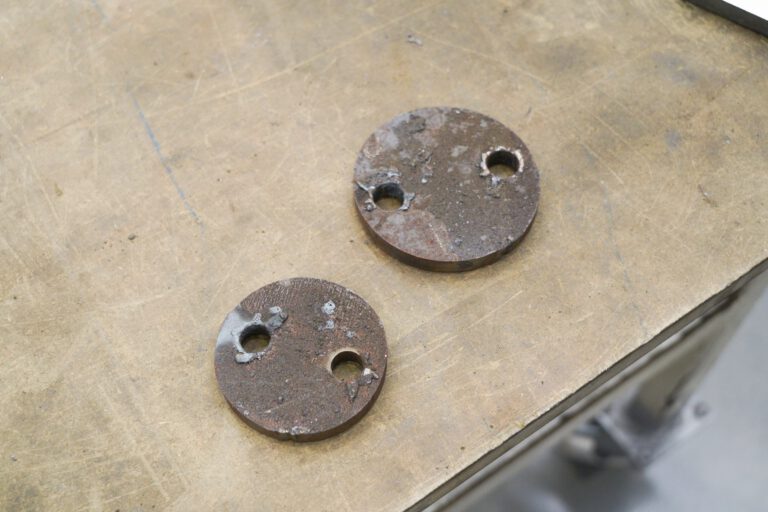

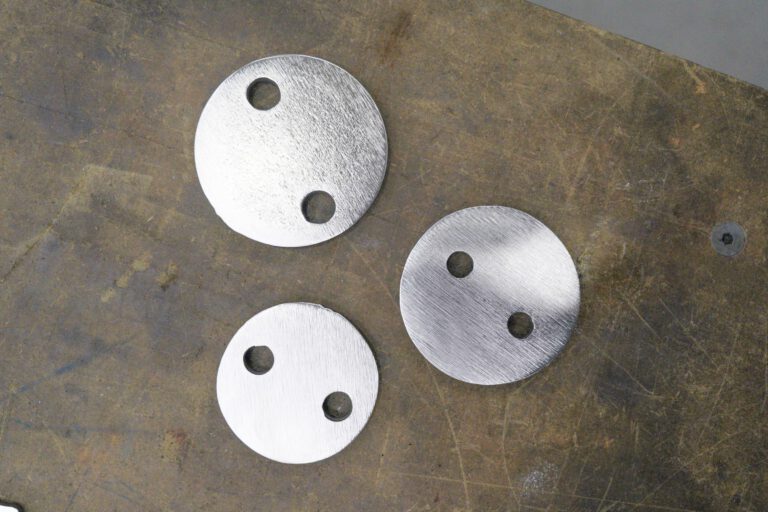

Das Ergebnis
