Kantenverrundung beidseitig

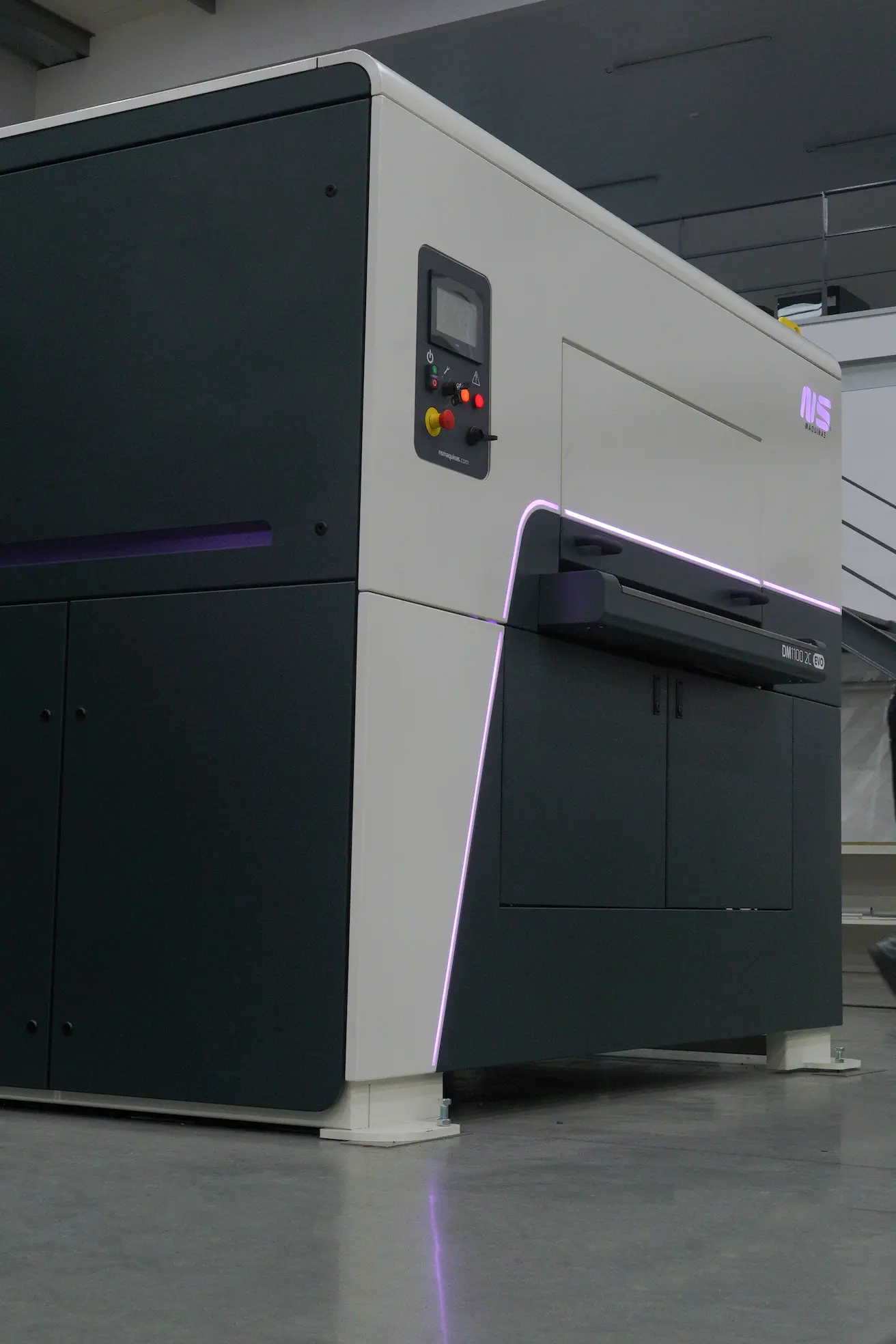

DM 2C EVO
Ober- und Unterseite verrunden – in einem Durchlauf
Die DM 2C EVO verrundet Ober- und Unterseite Ihrer Teile in einem einzigen Durchlauf, ohne Wenden. Zwei Crossbelt-Stationen, eine oben und eine unten, arbeiten mit je zwei gegenläufigen Bändern und Schleifblöcken. So werden Innen- und Außenkonturen von Laser-, Stanz- und Scherenteilen aus Stahl, Edelstahl und Aluminium gleichmäßig verrundet. Bedient wird die Maschine über einen Touchscreen, die Bänder positionieren sich automatisch.
Kanten verrunden
Beidseitig
Arbeitsbreite
Materialstärke
Höhenverstellung
Vorteile · Funktionsweise · Video · Technische Daten · Optionen · Downloads · Anfrage
Ihre Vorteile
Beide Seiten in einem Durchlauf
Kein Wenden und kein zweiter Durchgang: Ober- und Unterseite sind nach einem Durchlauf fertig.
Verrundung innen und außen
Je zwei gegenläufige Bänder pro Station erreichen jede Kante, auch an Bohrungen und Innenausschnitten.
Auch kleine Teile

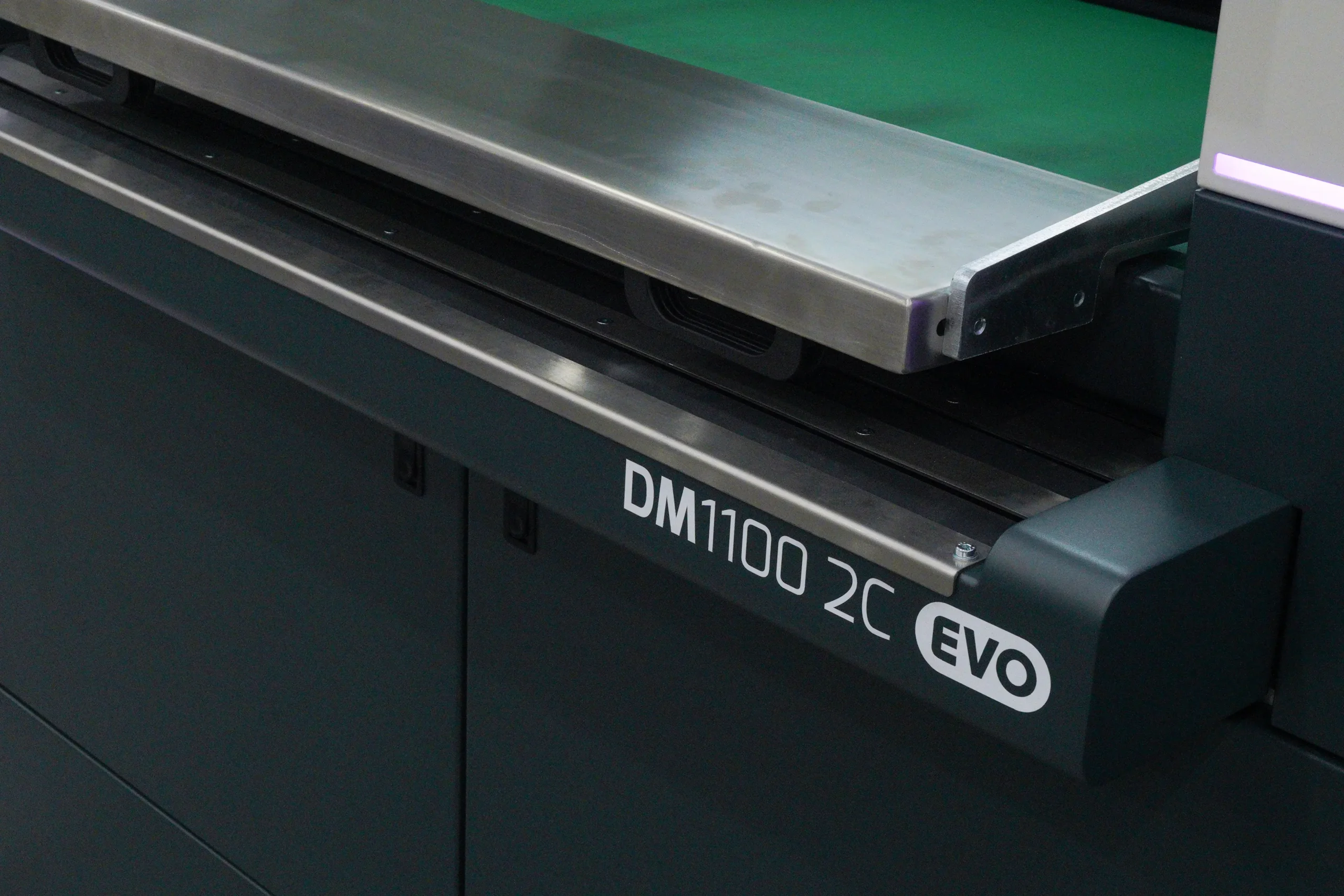

Mit ausklappbarem Auflagetisch werden Teile ab 30 × 30 mm einseitig verrundet.
Bearbeitung mit Schutzfolie
Teile können mit Folie durch die Maschine laufen, die Sichtseite bleibt unversehrt.
Bandwechsel ohne Werkzeug
Obere und untere Bänder fahren automatisch in Wechselposition. Das verkürzt die Rüstzeit.

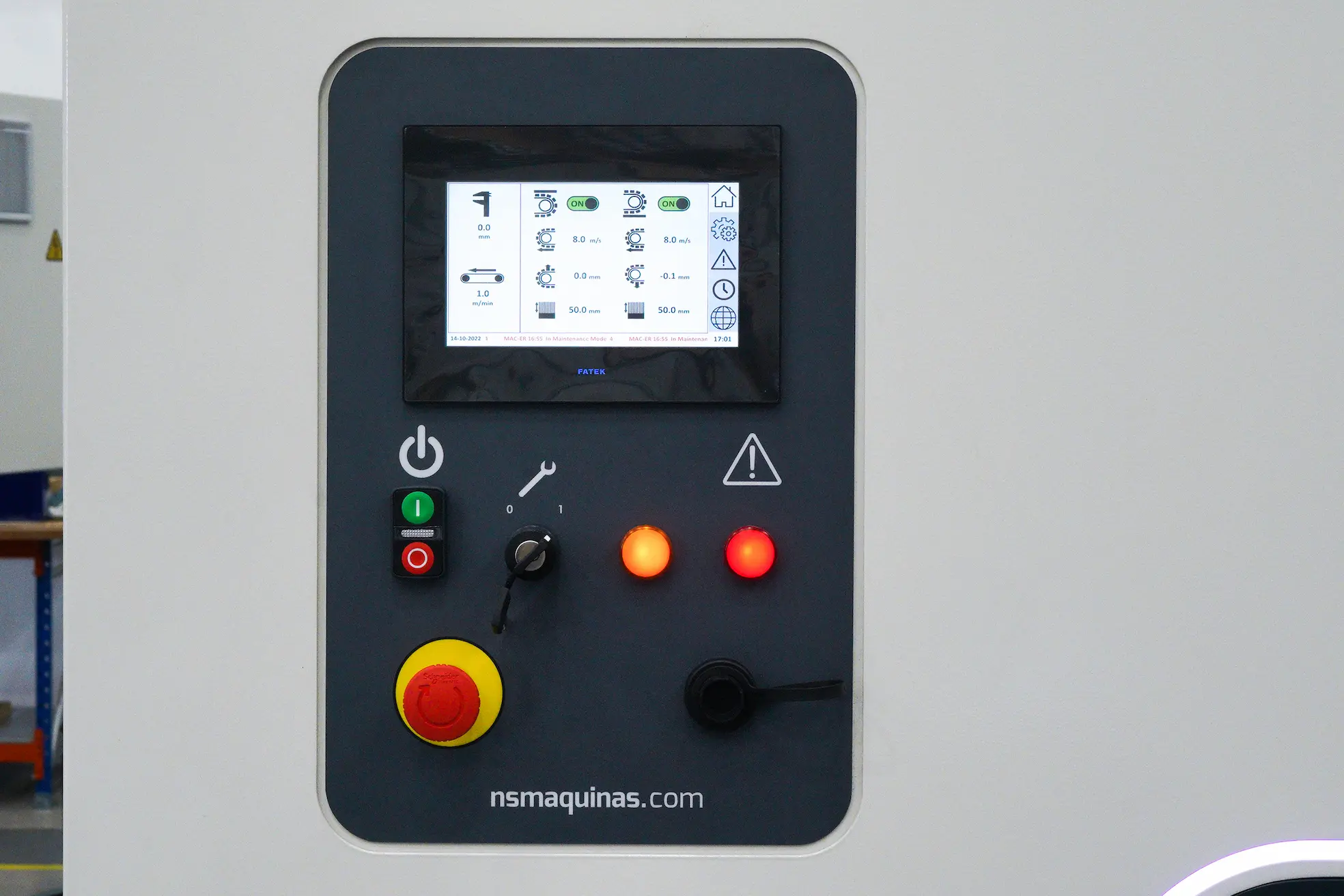

Touchscreen-Steuerung
Einstellungen und Alarme auf einen Blick. Einfach zu bedienen, schnell eingelernt.
So funktioniert die DM 2C EVO
Transport: Förderbänder führen die Teile mit 0,6 bis 3,2 m/min durch die Maschine.

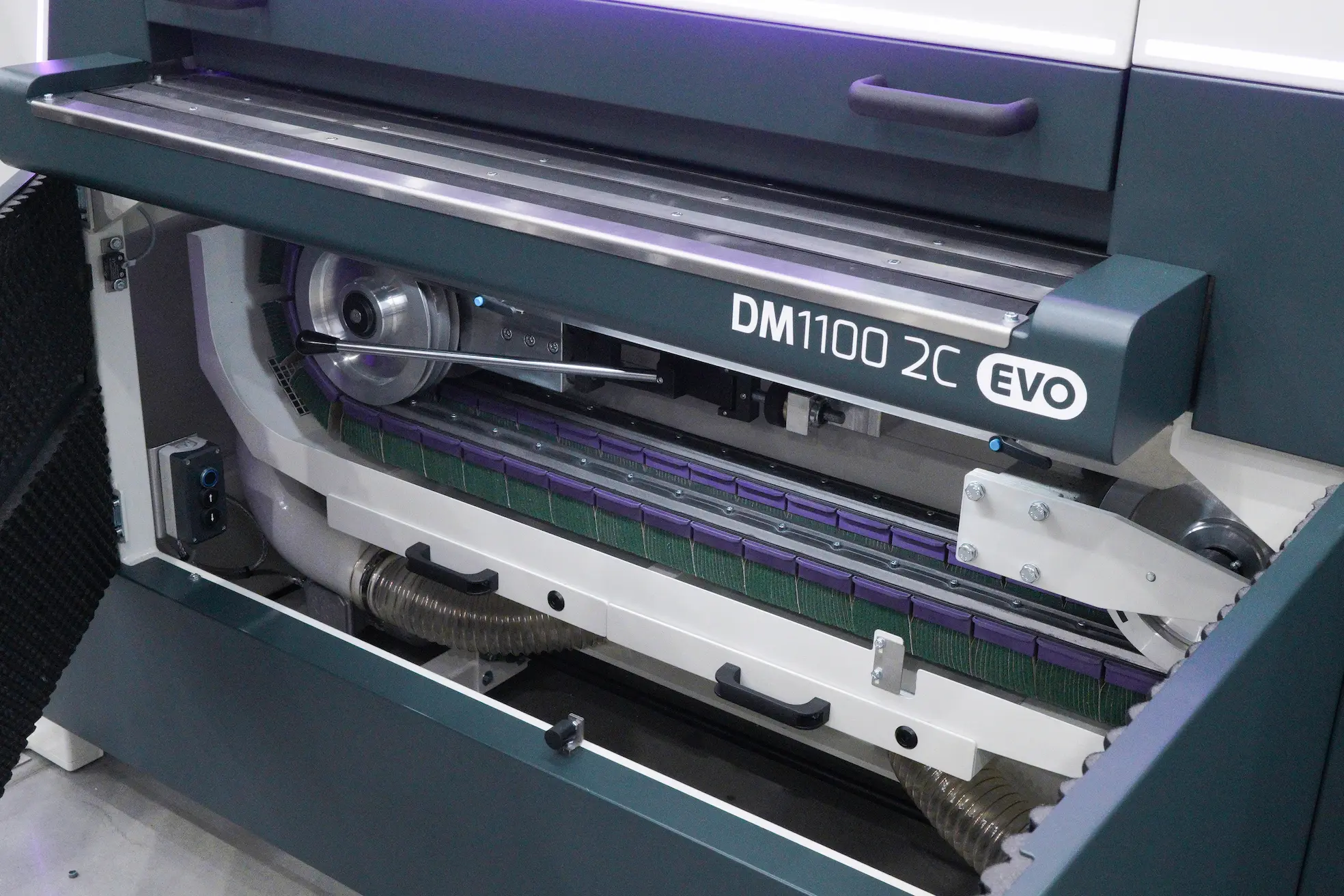

Obere Crossbelt-Station: Zwei gegenläufige Bänder mit Schleifblöcken verrunden die Kanten der Oberseite aus allen Richtungen.
Untere Crossbelt-Station: Eine zweite Station gleicher Bauart bearbeitet im selben Durchlauf die Unterseite.
Einstellung: Programme werden am Touchscreen gewählt; die Bandpositionen stellen sich automatisch ein.
Die DM 2C EVO in Aktion
Technische Daten
| Modell | DM1100 2C EVO |
|---|---|
| Arbeitsbreite | 1100 mm (1600/2000 mm auf Anfrage) |
| Materialstärke | bis 50 mm |
| Mindestteilegröße | 30 × 30 mm (einseitig, mit Zusatzförderband) |
| Vorschubgeschwindigkeit | 0,6–3,2 m/min |
| Stationen | 2 Crossbelt-Stationen (oben und unten) mit je 2 gegenläufigen Bändern |
| Bandgeschwindigkeit | 2–8 m/s |
| Antrieb Crossbelt | 4 × 3 kW |
| Vorschubmotoren | 3 × 0,18 kW |
| Anschlussleistung | 13 kW |
| Stromaufnahme | 30 A |
| Bandpositionierung | automatisch |
| Bedienung | Touchscreen |
| Bearbeitung | trocken |
| Materialien | Stahl, Edelstahl, Aluminium |
| Absaugstutzen | Ø 220 mm |
| Abmessungen (L × B × H) | 2000 × 2590 × 2150 mm |
| Gewicht | 2470 kg |
Optionen & Zubehör
Automation
Werkstück-Handling verfügbar in versch. Ausführungen.
Absaugung
Passende Trockenabsaugung der Serien A und AS für sauberen und sicheren Betrieb.
Werkzeuge & Verschleißteile
Crossbelt-Bänder und Schleifblöcke ab Lager, schnell geliefert aus Gemmingen.

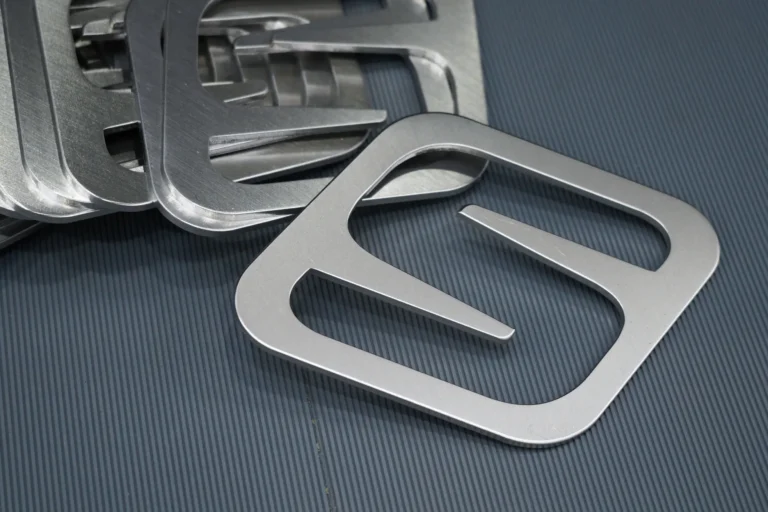

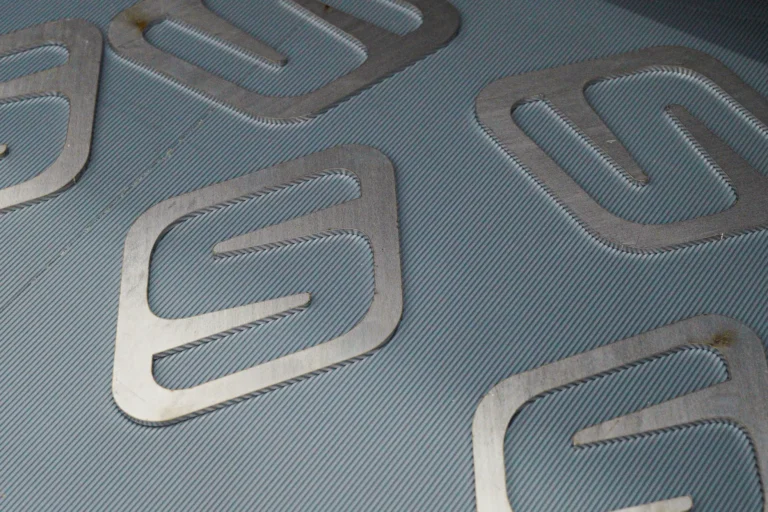

Das Ergebnis
Das könnte Sie auch interessieren
Kantenverrundung

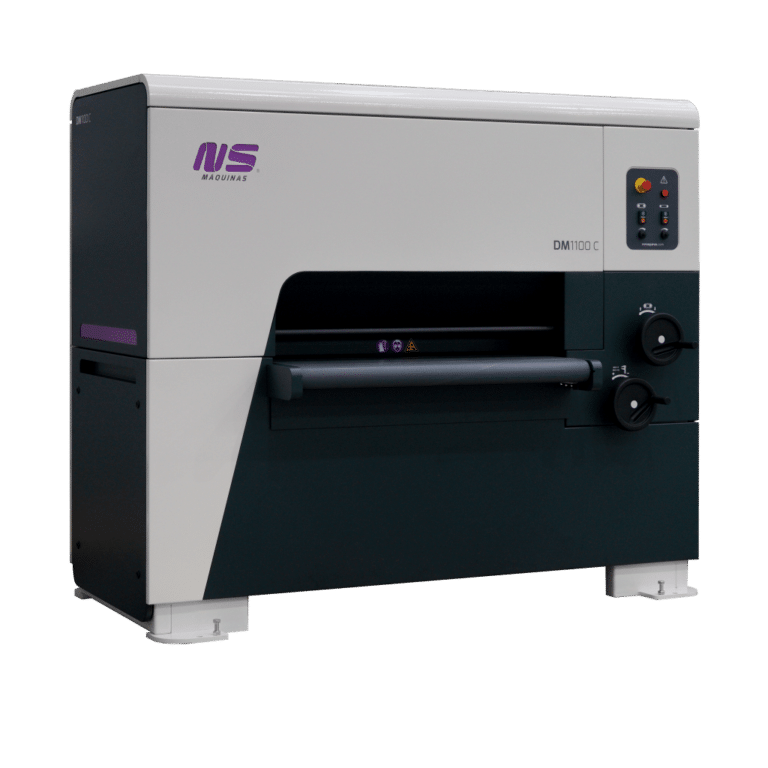

Einseitige Kantenverrundung mit manueller Höhenverstellung – der Einstieg in die C-Baureihe.
